Saibo系列 – 精密V型線性&環形導軌

Saibo系列 – 精密V型線性&環形導軌

Saibo系列V型導軌分為線性導軌和環形軌道，設計予即使在惡劣且骯臟的環境下仍需要高速運行的應用。與普通以鋼珠為介質的滑軌不同，LGV和CR系統就算產生耗損也仍然不會發生重大故障。通過調整偏心軸承至需求的公差，即可實現系統保養和校調。

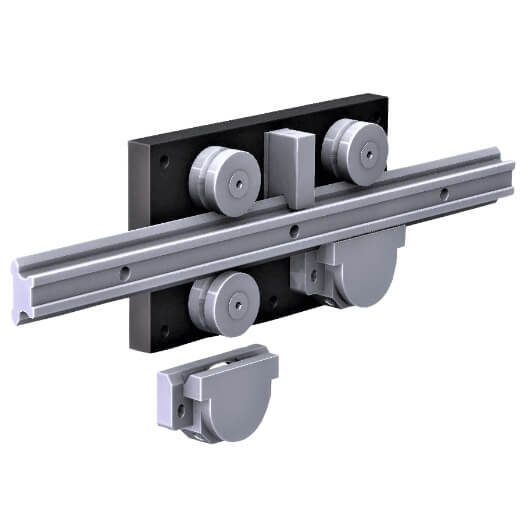

V型線性導軌有3種標準尺寸可選: LGV25XL、LGV44XL、LGV76XL。并有2種精度標準: PG1 (精密級) & PG3 (普通級)。 PG1精度的LGV25/LGV44規格的最大長度為1980mm，LGV76規格的最大長度則為1700mm。 PG3精度的全數規格的最大長度均可達到5.5公尺。若使用對接套件可以實現更長的導軌長度，但此套件僅限用于PG1精度的導軌。

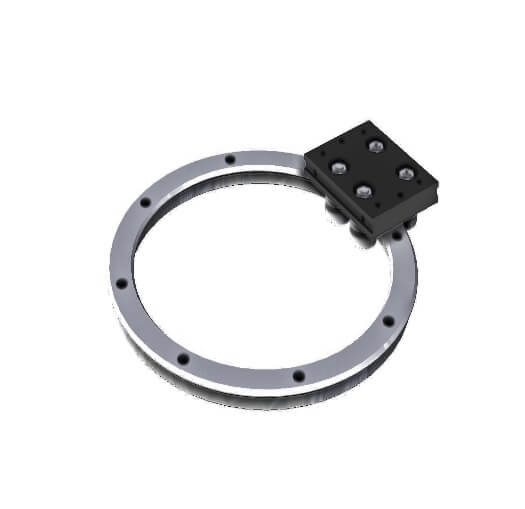

環形導軌有3種標準尺寸可選: CR25、CR44、CR76。所有表面均受過研磨處理(包含安裝面)。同時，有多種直徑選項可以滿足大多數應用需求，如果需要，所有環狀導軌皆可以被切成數段以套用在客戶設計。被切段后的環狀導軌也能夠跟V型線性導軌(僅限PG1精度)結合使用，制成循環軌道系統。

雙邊V型工作面的導軌是由優質的德國軸承鋼制成，表面經深度硬化處理以提高耐磨性。

全數雙邊70°的V型工作面均受過研磨處理以確保平行度?；壉倔w保持較軟硬度以便需要額外鉆安裝孔。 Saibo V型軌道的設計是不影響品質和性能的前提下，更具成本競爭力取代現有歐洲品牌的最佳選擇。

  • 線性&環形軌道: 高碳軸承鋼，V型工作面硬化至58~62洛氏C尺硬度，N5等級表面粗糙度。使用對接套件可以實現更長的導軌長度。

  • 軸承: 淬火和回火處理過的高碳鉻軸承鋼、丁腈橡膠密封圈、塑膠保持架、高強度鋼釘。黑色化學表面處理，運行溫度范圍 -20°C ~ +120°C。

  • 滑座: 高強度鋁合金，標準表面處理高光澤度黑色陽極氧化。

  • 密封蓋&潤滑器: 抗沖擊熱塑性彈性體、毛氈刮片。運行溫度范圍 -20°C ~ +120°C。

  • 最大線性運行速度: 無潤滑 = 2m/s; 潤滑 = 8m/s。

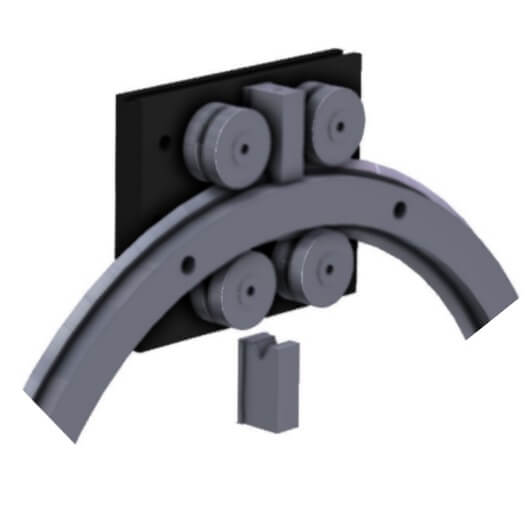

4080.CR & SRC
環形軌道 & 滑塊

安裝間隙:N/A
高度:30.5/38.5mm

閉合長度:
N/A
延展長度:
N/A
最大載重:
6000 N
了解更多
4080.LGV76XL - LGV 76
6,400 - 10,000 N

安裝間隙:
高度:58.5mm

閉合長度:
N/A
延展長度:
N/A
最大載重:
6,400-10,000N
了解更多
4080.LGV44XL - LGV 44
2,800 - 6,000 N

安裝間隙:N/A
高度:38.5mm

閉合長度:
N/A
延展長度:
180-1980mm
最大載重:
2,800-6,000N
了解更多
4080.LGV25XL - LGV 25
1,200 - 3,000 N

安裝間隙:N/A
高度:30.5mm

閉合長度:
N/A
延展長度:
N/A
最大載重:
1200-3000 N
了解更多
" />
