4080.CR & SRC

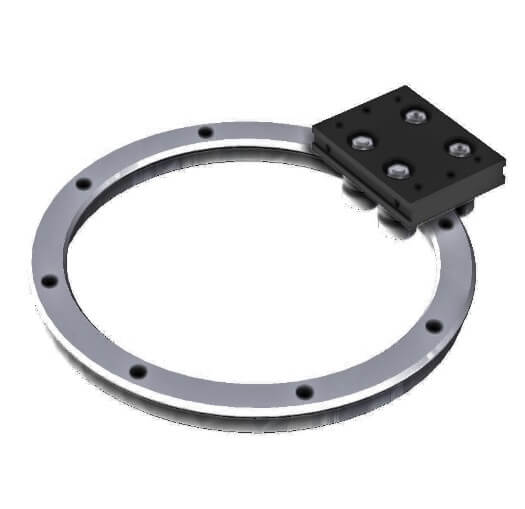

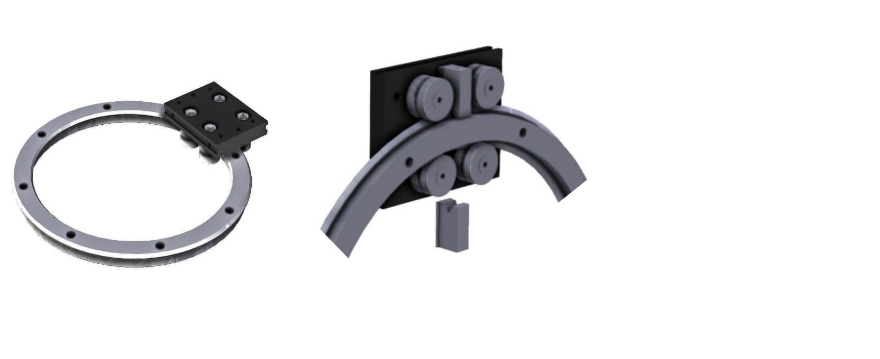

4080.CR & SRC - 環形導軌 & 滑塊

Saibo系列環形導軌是采用德國冷抽淬火鋼進行機加工制造而成。運行表面及安裝面均進行精密研磨處理。進而提供高精度/品質的導軌，具備卓越的耐磨性和高達62HRC的硬度。

LGV導軌設計予即使在惡劣且骯臟的環境下仍需要高速運行的應用。與普通以鋼珠為介質的滑軌不同，LGV系統就算產生耗損也仍然不會發生重大故障。通過調整偏心軸承至需求的公差，即可實現系統保養和校調。

規格細節

安裝間隙: N/A
高度: 30.5/38.5mm
閉合長度: N/A
延展長度: N/A
最大載重: 6000 N
滑軌節數: N/A
延展程度: N/A
材質: Cold Drawn, Induction Hardened Steel
抗震動性: 10

規格圖

適合應用于:

  • 高荷重滑門 - 適用于全數領域
  • 機械制造 - 精準置物系統、運輸設備
  • 安全護欄 - 滑動閘門或可延展的圍欄系統。
  • 機器人技術 – 自動化應用
  • 特殊車輛 - 商用車和救援車、電池收納、滑動天窗、滑門系統、滑動工具墻

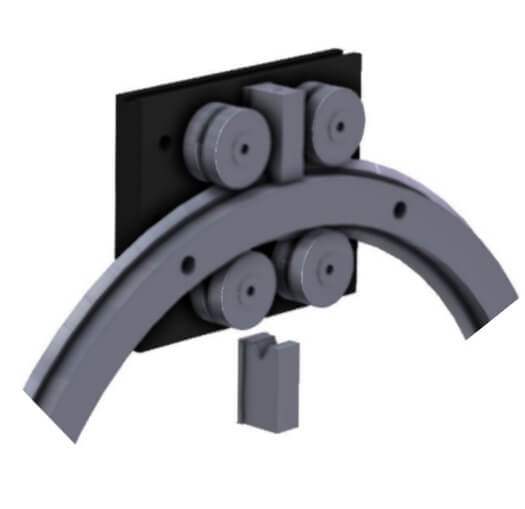

環形導軌系統包含雙邊V型工作面導軌、滑塊、正心軸承、偏心軸承和潤滑器。這些部件之設計能與國際間此標準品的供應商互相置換。

V型工作面環形導軌: 是由優質的軸承鋼制成，表面經深度硬化處理以提高耐磨性。所有表面(包含安裝面)均經過精密研磨處理。

雙邊70°的V型工作面均受過研磨處理以確保平行度。有多種直徑選項可以滿足大多數應用需求，如果需要，所有環狀導軌皆可以被切成數段以套用在客戶設計。

另外，被切段后的環狀導軌也能夠跟V型線性導軌結合使用，制成循環軌道系統。

正心、偏心和浮動軸承: 由優質的軸承鋼制成，整體軸承經硬化處理以提高耐磨性。能夠供應"對軸承型"、"雙列軸承型"或"浮動軸承型"。

所有軸承皆供應標準固定螺栓，也可應需求供應加長版固定螺栓。

潤滑器: 配有潤滑毛氈刮片接觸導軌工作表面，以增強負載能力和壽命。毛氈刮片透過一個小型彈簧輕壓在導軌工作表面上，以確保最小化運行摩擦?？蓮臐櫥鞅趁嫘】滋畛錆櫥瑒?。


CAD - Carrier

CAD - Ring Rail - (4080.CR25.351.R360)

94174ca902d7034_10

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

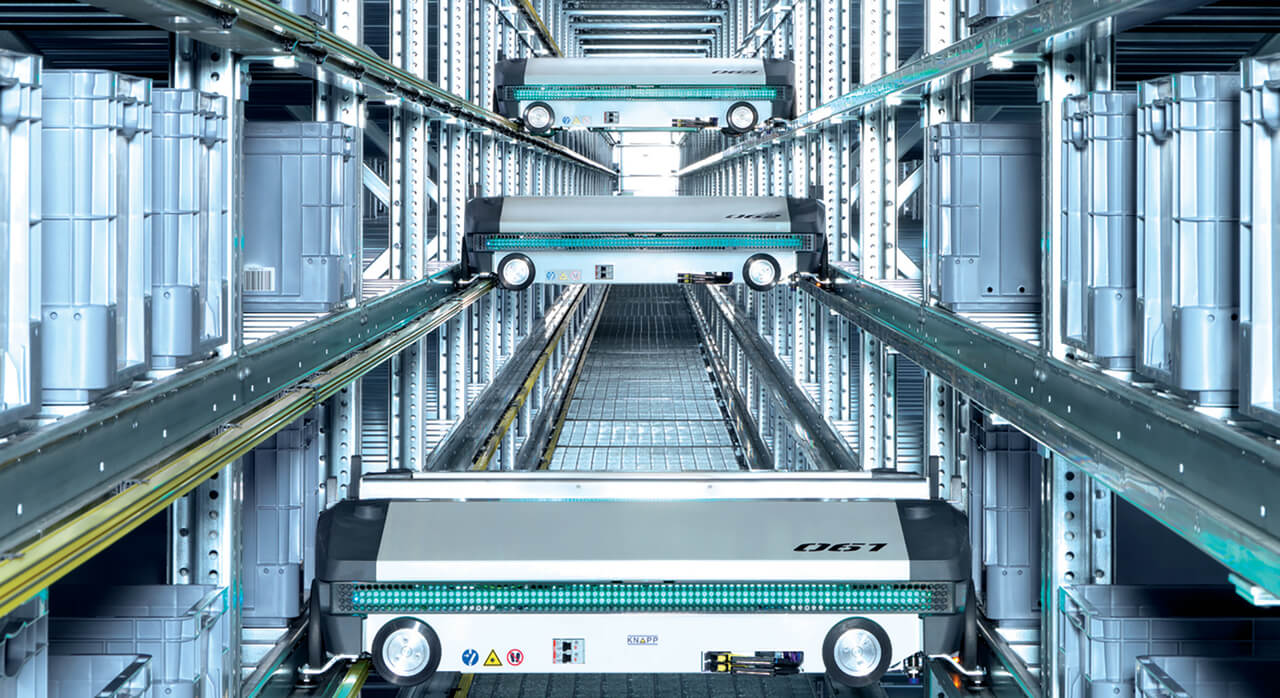

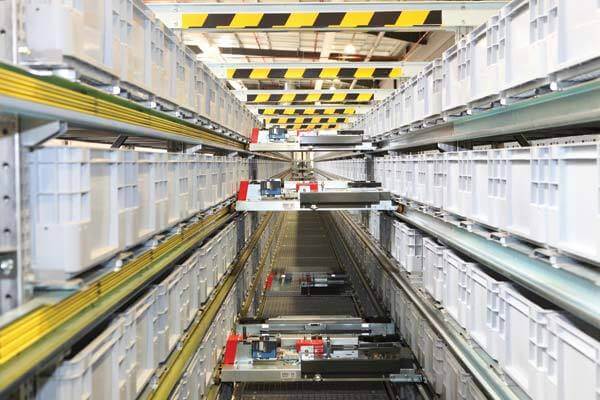

機器人技術

可應于于機器人和自動化領域

如需了解我們?nèi)绾文軒椭鷳?yīng)用LGV導軌在機器人技術和自動化領域，請聯系我們 [email protected]

適合應用于需要高荷重滑門的環境

如需了解我們?nèi)绾文軒椭鷳?yīng)用LGV導軌在高荷重滑門，請聯系我們 [email protected]

安全護欄

Saibo緊湊型線性滑軌適合應用于安全護欄系統，像是滑動閘門或可延展的圍欄系統。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo滑軌在護欄系統，請聯系我們 [email protected]

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。
