4005.CONBLX (129-227kg) Container Blue (Pair)

4005.CONBLX (伸縮滑軌) 129-227 kg/對 不銹鋼304 帶鎖

CONBLX不銹鋼帶鎖滑軌被研發于運用在需要強調高防腐蝕性能的救急和商用車輛, 因此需用不銹鋼才能勝任。

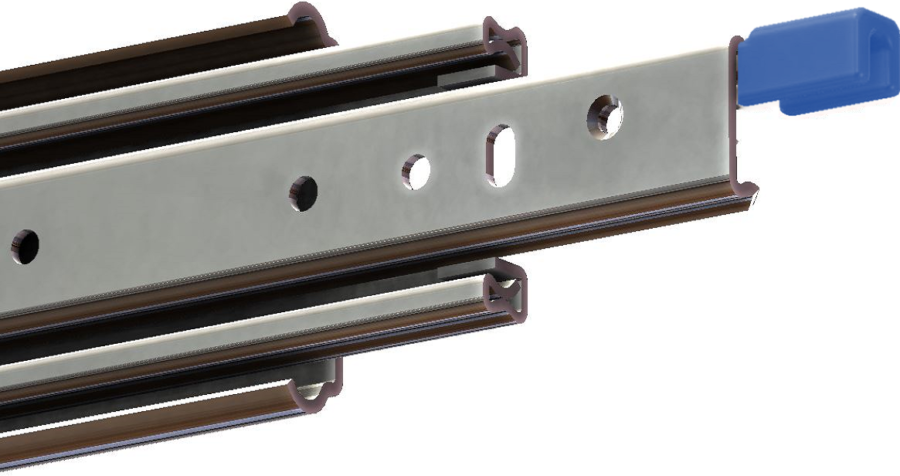

本款滑軌前頭配有醒目的藍色把手以解鎖閉合及開啟狀態的抽屜。滑軌結構為冷軋成型, 滑軌內部多半中空, 滑軌本身容易附加鎖件, 重量較冷抽鋼輕, 全展時最高能承載227KG重量。顯示尺寸皆為滑軌本體, 若需計算包含把手的滑軌總長, 需加上28mm把手長。

滑動標簽以查看所有訊息

關鍵規格

規格細節

安裝間隙:	19.5mm
高度:	75.3mm
閉合長度:	457-1219mm
延展長度:	457-1219mm
最大載重:	129-227 kg/pair
滑軌節數:	3
延展程度:	Total
材質:	Stainless Steel 304
抗震動性:	5

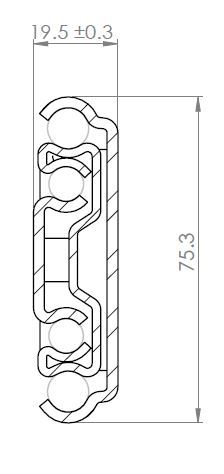

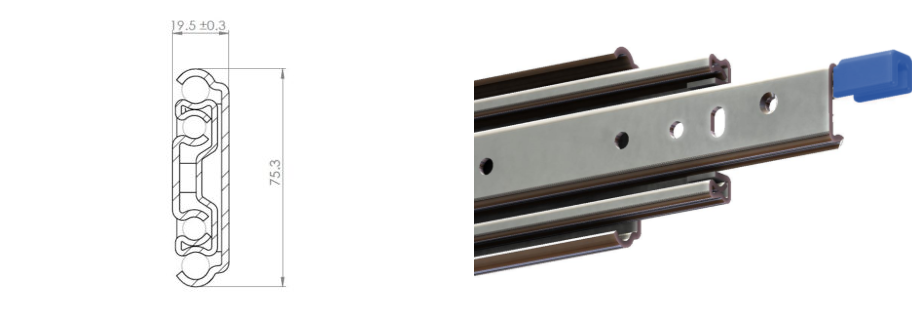

規格圖

適合應用于:

國防 – 軍機 – 艦艇 – 戰斗車輛
消防 – 抽屜 – 托盤系統
家具 – 建筑 & 滑動組件
機臺制造 – 特殊操作機臺
特種車輛 – 商用車 & 救護車

CONBLX不銹鋼帶鎖滑軌被研發于運用在需要強調高防腐蝕性能的救急和商用車輛, 因此需用不銹鋼才能勝任。

本款滑軌前頭配有醒目的藍色把手以解鎖閉合及開啟狀態的抽屜?；壗Y(jié)構為冷軋成型, 滑軌內部多半中空, 滑軌本身容易附加鎖件, 重量較冷抽鋼輕, 全展時最高能承載227KG重量。顯示尺寸皆為滑軌本體, 若需計算包含把手的滑軌總長, 需加上28mm把手長。

本款滑軌被廣泛運用在能自鎖, 強調抗腐蝕性能但需節省預算的抽屜。因?yàn)楸阌诎惭b和價格考量, 最常被應用在UTE卡車。滑軌被測試到50,000循環。本滑軌重量輕, 在508mm (20")長單支重2.5kg。. 內部結構帶鎖, 因此并不需要花費多余時間安裝抽屜鎖。 CONBLX和CONRED孔位不同, 不能直接替換。

本款滑軌內外板帶有系統孔來彈性配合柜體安裝孔位。滑軌的安裝孔位, 長度及載重皆標注在型錄中。滑軌本身, 鋼珠和鎖件皆由不銹鋼304材質制成。把手表面, 珠條和緩沖檔塊由尼龍制成。顯示的尺寸皆有庫存, 能涵蓋常見抽屜尺寸。我們目標在收到訂單當天出貨至全球各地。

載重及價錢皆是成"對"計算。載重能力為滑軌安裝在受力主軸之下計算(非平躺安裝)。如應用牽涉到震動與沖擊環境, 我們建議采用實心結構的Professional系列 - 不銹鋼316L導軌。

CONBLX為庫存品, 能快速發貨。

產品編號	閉合長度 (mm)	延展長度 (mm)	最大載重 (kg)
4005.CONBLX.018	457mm	457mm	227kg
4005.CONBLX.020	508mm	508mm	227kg
4005.CONBLX.022	559mm	559mm	220kg
4005.CONBLX.024	610mm	610mm	213kg
4005.CONBLX.026	660mm	660mm	206kg
4005.CONBLX.028	711mm	711mm	199kg
4005.CONBLX.030	762mm	762mm	192kg
4005.CONBLX.036	914mm	914mm	171kg
4005.CONBLX.048	1219mm	1219mm	129kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

登入

注冊

PDF: 型錄＆圖紙
CAD & STEP

型錄＆主要產品資訊

4005.CONBLX-Datasheet-PDF

2D型錄 -

4005.CONBLX-2D-PDF

4005.CONBLX - 304mm - 3D STEP File
4005.CONBLX.012

4005.CONBLX - 356mm - 3D STEP File
4005.CONBLX.014

4005.CONBLX - 406mm - 3D STEP File
4005.CONBLX.016

4005.CONBLX - 457mm - 3D STEP File
4005.CONBLX.018

4005.CONBLX - 508mm - 3D STEP File
4005.CONBLX.020

4005.CONBLX - 559mm - 3D STEP File
4005.CONBLX.022

4005.CONBLX - 610mm - 3D STEP File
4005.CONBLX.024

4005.CONBLX - 660mm - 3D STEP File
4005.CONBLX.026

4005.CONBLX - 711mm - 3D STEP File
4005.CONBLX.028

4005.CONBLX - 762mm - 3D STEP File
4005.CONBLX.030

4005.CONBLX - 812mm - 3D STEP File
4005.CONBLX.032

4005.CONBLX - 864mm - 3D STEP File
4005.CONBLX.034

4005.CONBLX - 914mm - 3D STEP File
4005.CONBLX.036

4005.CONBLX - 965mm - 3D STEP File
4005.CONBLX.038

4005.CONBLX - 1016mm - 3D STEP File
4005.CONBLX.040

4005.CONBLX - 1067mm - 3D STEP File
4005.CONBLX.042

4005.CONBLX - 1117mm - 3D STEP File
4005.CONBLX.044

4005.CONBLX - 1168mm - 3D STEP File
4005.CONBLX.046

4005.CONBLX - 1219mm - 3D STEP File
4005.CONBLX.048

4005.CONBLX - 1270mm - 3D STEP File
4005.CONBLX.050

4005.CONBLX - 1321mm - 3D STEP File
4005.CONBLX.052

4005.CONBLX - 1374mm - 3D STEP File
4005.CONBLX.054

4005.CONBLX - 1422mm - 3D STEP File
4005.CONBLX.056

4005.CONBLX - 1473mm - 3D STEP File
4005.CONBLX.058

4005.CONBLX - 1524mm - 3D STEP File
4005.CONBLX.060

DWG Files - 4005.CONBLX - DWG FILE -
4005.CONBLX-2D-DWG-File

適用于以下應用

機臺制造

特殊操作機臺的伸縮取物機械及護欄。透過精密制造而成的 Saibo系列能夠提供機械長久的壽命。

概括

機臺圍欄, 貨物搬運, 其他特殊機械。

在工業應用, 堅固及穩定是零件的關鍵要素。當零件被整合進自動化設備, 零件滑移的精準度將會至關重要。我們的工業滑軌多半表現小于閉合長度1%的變形量, 我們的客戶因?yàn)楫a(chǎn)品的強度和高耐用度而長期信任Sliding Systems。

我們的產品范圍也包括自動對齊高精度滾輪軌道。

我們的設計團隊具備能力與您的工程團隊共事, 并供應合適產品款式。

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠?yàn)椴煌脑O(shè)計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

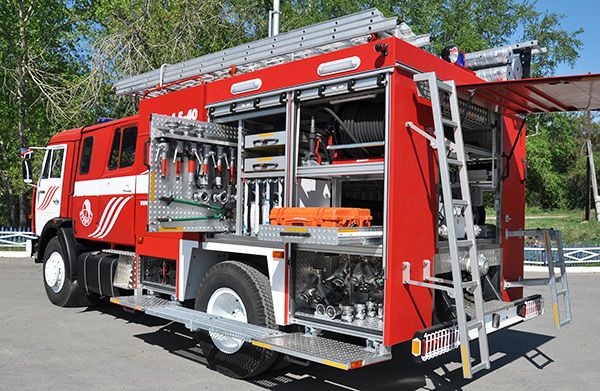

消防

消防車輛上的器具, 設備, 零件收納系統。

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
