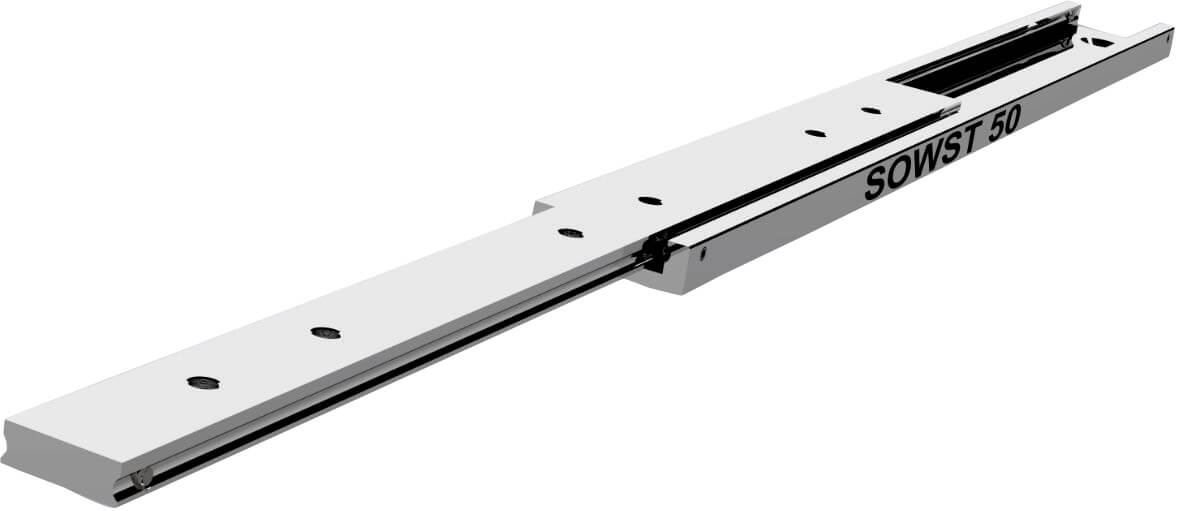

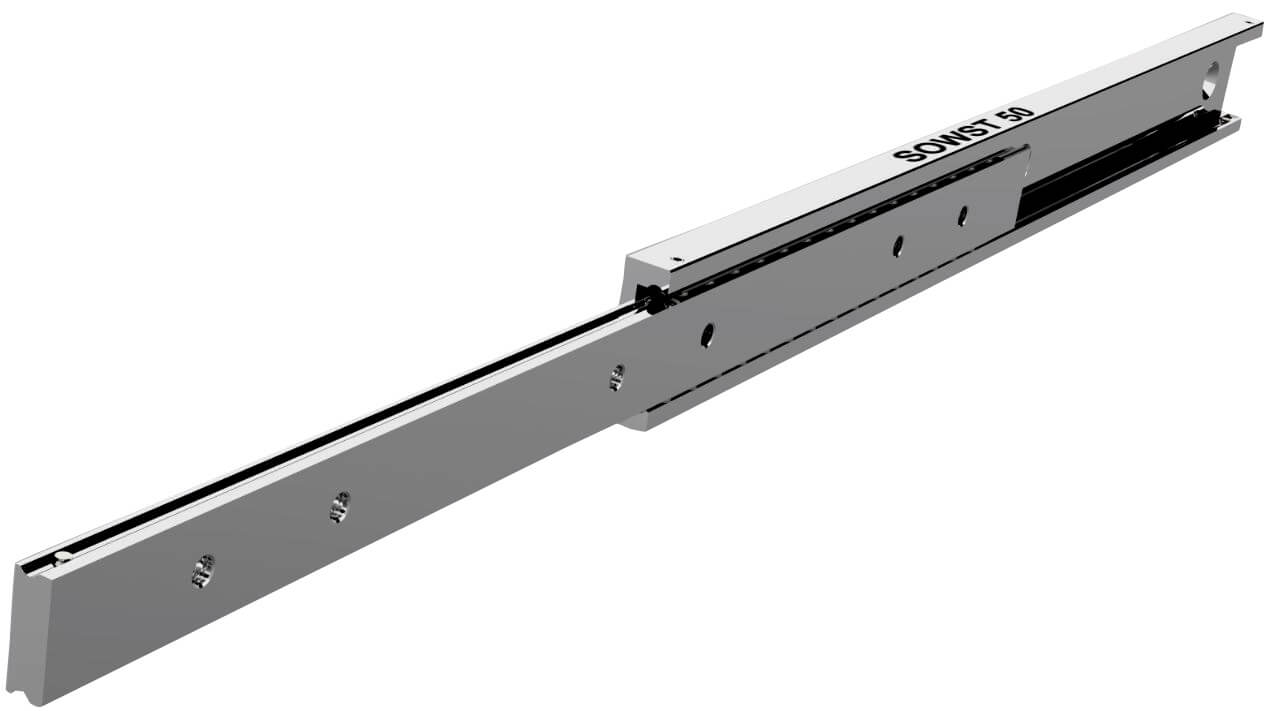

4015.SOWST50 (120-480kg)

4015.SOWST050 (伸縮滑軌) - SOWST-50 (120-480kg) 50% 雙向部分延展 不銹鋼316L

SOWST-50導軌是由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。

SOWST導軌在完全展開的狀態亦可以被作為抽屜的收納位置，如此內軌滑移經過中心并抵達另一端的全展位置可被視為100%行程。型錄上標注之導軌行程長度等于閉合長度，然而，正常應用情況為使用中心點作為收納位置，并將抽屜向前向后延展50%。

規格細節

安裝間隙: 17mm
高度: 50mm
閉合長度: 200-2000mm
延展長度: 100-1000mm
最大載重: 120-480 kg/pair
滑軌節數: 2
延展程度: Partial Bi-Directional
材質: Stainless Steel 316L
抗震動性: 8

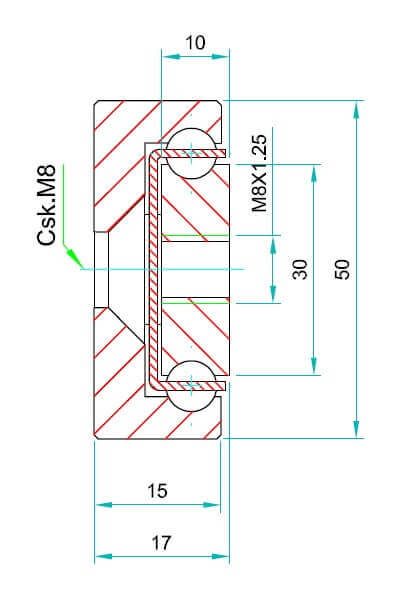

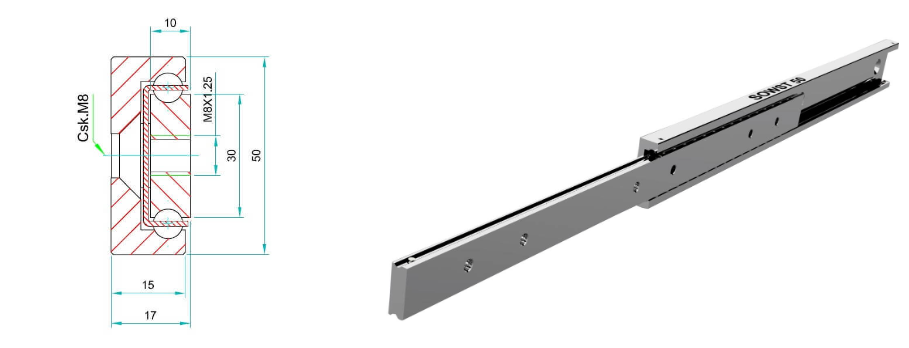

規格圖

適合應用于:

  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 餐車 – 收納 & 滑動抽屜
  • 汽車廠 – 機臺
  • 露營車 – 收納 & 滑動抽屜
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平臺
  • 特種車輛 – 商用車 & 救護車


SOWST-50導軌是由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。

SOWST導軌在完全展開的狀態亦可以被作為抽屜的收納位置，如此內軌滑移經過中心并抵達另一端的全展位置可被視為100%行程。型錄上標注之導軌行程長度等于閉合長度，然而，正常應用情況為使用中心點作為收納位置，并將抽屜向前向后延展50%。

SOWST-50不銹鋼導軌特別適用于需長時間暴露在高腐蝕性環境的應用。緊湊的50mm規格使其成為在潮濕條件下運作的重型船用座椅或軍用/緊急車輛抽屜的絕佳選擇。本款導軌行程50%, 載重能力120-480kg/對, 導軌在550mm長可以雙向延展275mm, 載重達到470kg。

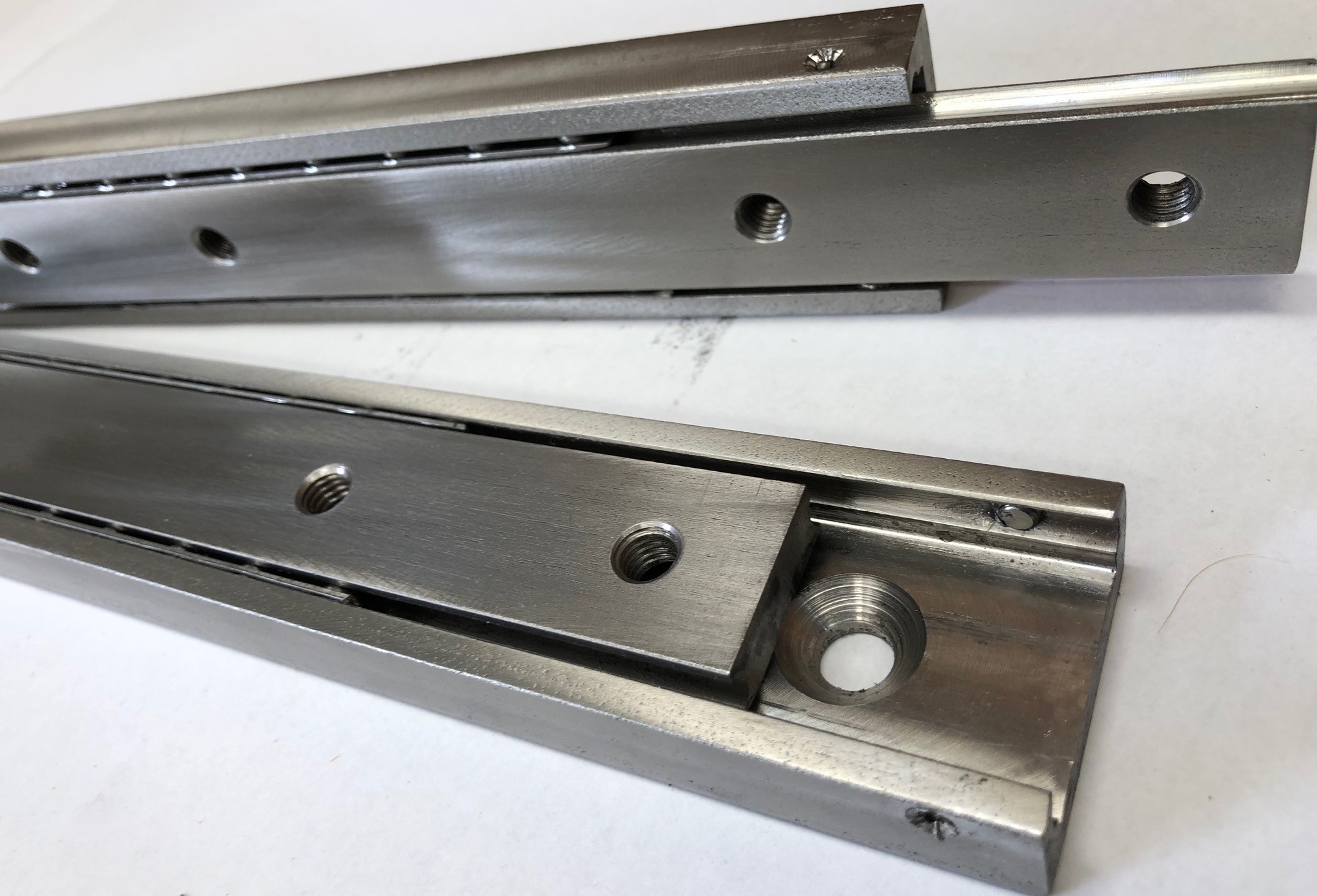

由兩節不銹鋼制成, 珠軌經過精密加工，具備相當好的抗震抗沖擊性能，因此適合安裝于船用座椅及食品加工機護欄。鋼梁、珠槽和鋼珠均采用奧氏體不銹鋼316L (1.4404)制造。螺栓和檔銷則采用奧氏體304 (1.4301)制成，以達到全面性抗腐蝕效果。如有需求，還可以依據更高的訂購數量要求定制全316L產品。

與許多其他由冷軋C型鋼制成的導軌不同, 本款導軌在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支SOWST-50導軌每公尺重5.64kg。

SOWST-50導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高70%。請與我們聯系以選擇此不加價服務。我們不建議將標準品SOWST導軌應用于機械取放物設備或穿梭車，在進行工廠校調適應和客戶實際應用測試核可前我們無法承諾生產, 此導軌受限于最大運行速度< 0.3m/s。

請容許4-5周生產時間，或與我們訂定庫存計劃。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4015.SOWST050.0200200mm100mm360kg
4015.SOWST050.0250250mm125mm380kg
4015.SOWST050.0300300mm150mm400kg
4015.SOWST050.0350350mm175mm420kg
4015.SOWST050.0400400mm200mm440kg
4015.SOWST050.0450450mm225mm460kg
4015.SOWST050.0500500mm250mm480kg
4015.SOWST050.0550550mm275mm470kg
4015.SOWST050.0600600mm300mm460kg
4015.SOWST050.0650650mm325mm450kg
4015.SOWST050.0700700mm350mm440kg
4015.SOWST050.0750750mm375mm420kg
4015.SOWST050.0800800mm400mm400kg
4015.SOWST050.0850850mm425mm380kg
4015.SOWST050.0900900mm450mm360kg
4015.SOWST050.0950950mm475mm340kg
4015.SOWST050.10001000mm500mm320kg
4015.SOWST050.10501050mm525mm310kg
4015.SOWST050.11001100mm550mm300kg
4015.SOWST050.11501150mm575mm290kg
4015.SOWST050.12001200mm600mm280kg
4015.SOWST050.12501250mm625mm270kg
4015.SOWST050.13001300mm650mm260kg
4015.SOWST050.13501350mm675mm250kg
4015.SOWST050.14001400mm700mm240kg
4015.SOWST050.14501450mm725mm230kg
4015.SOWST050.15001500mm750mm220kg
4015.SOWST050.15501550mm775mm210kg
4015.SOWST050.16001600mm800mm200kg
4015.SOWST050.16501650mm825mm190kg
4015.SOWST050.17001700mm850mm180kg
4015.SOWST050.17501750mm875mm170kg
4015.SOWST050.18001800mm900mm160kg
4015.SOWST050.18501850mm925mm150kg
4015.SOWST050.19001900mm950mm140kg
4015.SOWST050.19501950mm975mm130kg
4015.SOWST050.20002000mm1000mm120kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

技術 & 保養資訊

SOWST50 length 200mm- 3D STEP FILE -
4015.SOWST050.0200

SOWST50 length 250mm- 3D STEP FILE -
4015.SOWST050.0250

SOWST50 length 300mm- 3D STEP FILE -
4015.SOWST050.0300

SOWST50 length 350mm- 3D STEP FILE -
4015.SOWST050.0350

SOWST50 length 400mm- 3D STEP FILE -
4015.SOWST050.0400

SOWST50 length 450mm- 3D STEP FILE -
4015.SOWST050.0450

SOWST50 length 500mm- 3D STEP FILE -
4015.SOWST050.0500

SOWST50 length 550mm- 3D STEP FILE -
4015.SOWST050.0550

SOWST50 length 600mm- 3D STEP FILE -
4015.SOWST050.0600

SOWST50 length 650mm- 3D STEP FILE -
4015.SOWST050.0650

SOWST50 length 700mm- 3D STEP FILE -
4015.SOWST050.0700

SOWST50 length 750mm- 3D STEP FILE -
4015.SOWST050.0750

SOWST50 length 800mm- 3D STEP FILE -
4015.SOWST050.0800

SOWST50 length 850mm- 3D STEP FILE -
4015.SOWST050.0850

SOWST50 length 900mm- 3D STEP FILE -
4015.SOWST050.0900

SOWST50 length 950mm- 3D STEP FILE -
4015.SOWST050.0950

SOWST50 length 1000mm- 3D STEP FILE -
4015.SOWST050.1000

SOWST50 length 1050mm- 3D STEP FILE -
4015.SOWST050.1050

SOWST50 length 1100mm- 3D STEP FILE -
4015.SOWST050.1100

SOWST50 length 1150mm- 3D STEP FILE -
4015.SOWST050.1150

SOWST50 length 1200mm- 3D STEP FILE -
4015.SOWST050.1200

SOWST50 length 1250mm- 3D STEP FILE -
4015.SOWST050.1250

SOWST50 length 1300mm- 3D STEP FILE -
4015.SOWST050.1300

SOWST50 length 1350mm- 3D STEP FILE -
4015.SOWST050.1350

SOWST50 length 1400mm- 3D STEP FILE -
4015.SOWST050.1400

SOWST50 length 1450mm- 3D STEP FILE -
4015.SOWST050.1450

SOWST50 length 1500mm- 3D STEP FILE -
4015.SOWST050.1500

SOWST50 length 1550mm- 3D STEP FILE -
4015.SOWST050.1550

SOWST50 length 1600mm- 3D STEP FILE -
4015.SOWST050.1600

SOWST50 length 1650mm- 3D STEP FILE -
4015.SOWST050.1650

SOWST50 length 1700mm- 3D STEP FILE -
4015.SOWST050.1700

SOWST50 length 1750mm- 3D STEP FILE -
4015.SOWST050.1750

SOWST50 length 1800mm- 3D STEP FILE -
4015.SOWST050.1800

SOWST50 length 1850mm- 3D STEP FILE -
4015.SOWST050.1850

SOWST50 length 1900mm- 3D STEP FILE -
4015.SOWST050.1900

SOWST50 length 1950mm- 3D STEP FILE -
4015.SOWST050.1950

SOWST50 length 2000mm- 3D STEP FILE -
4015.SOWST050.2000

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

海上應用

收納系統不局限于陸地, 每種航行于海上的結構多半都會需要重型發電機收納系統。而我們能提供最多樣的抗腐蝕316L不銹鋼滑軌系列。

我們的 Professional系列 – 不銹鋼316L 全部型號皆可以提供不銹鋼316L材質(包含珠槽&配件)。長度最高到2000mm。

商船

用途可從收納柜, 底座滑動設備, 家具, 電子機柜...等等, 任何需要滑動的組件。

不論是運用在19"電子收納架還是發電機, 伸縮滑軌都必須在搖擺及震動環境下堅固運作。

我們的不銹鋼滑軌(單行程或全行程)皆可以透過客制化工程技術修改強度, 抗腐蝕性能, 以套用在不同需求。

藉由我們的專業知識及設計能力, 我們能夠與您的工程團隊共事并共同設計專用抽屜配件, 以達成符合該海上應用的滑動系統。

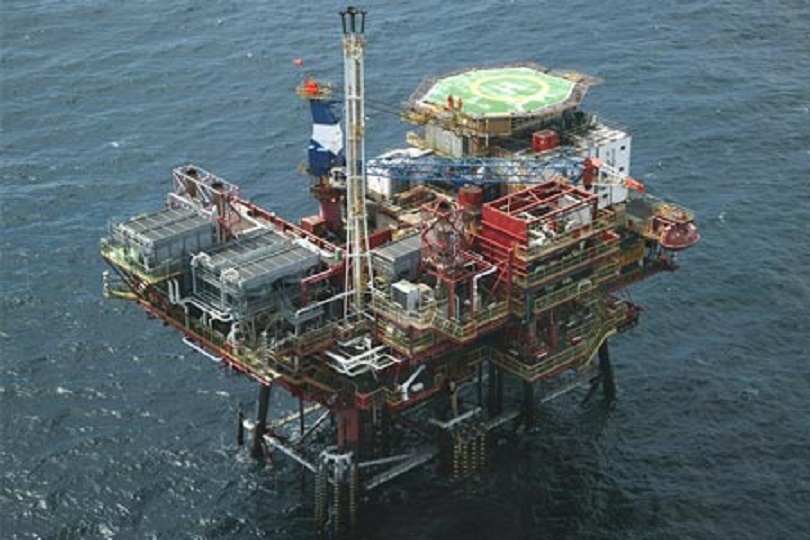

海上石油平臺
