4070.SYST - Slide & Tilt

4070.SYST - Slide & Tilt 抽屜傾斜系統

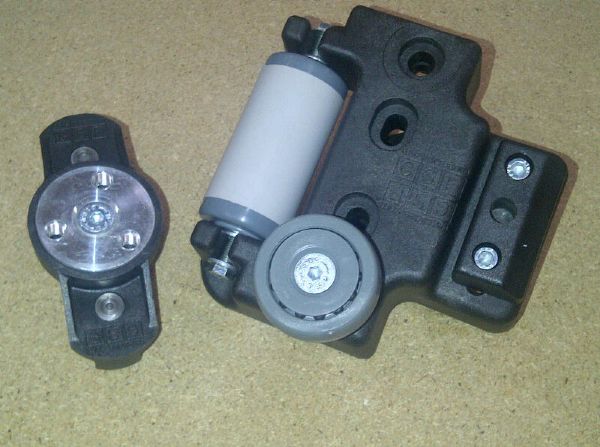

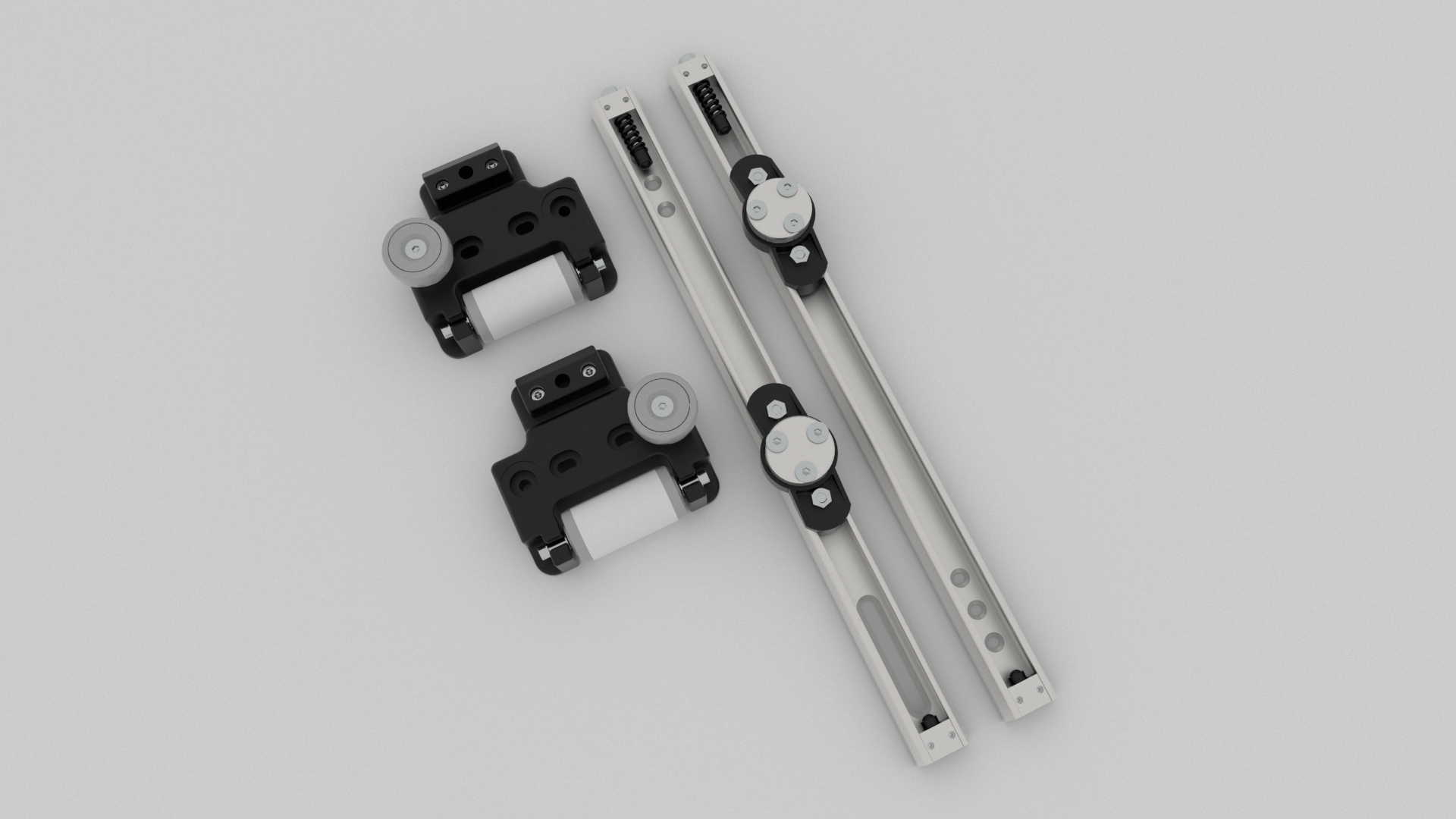

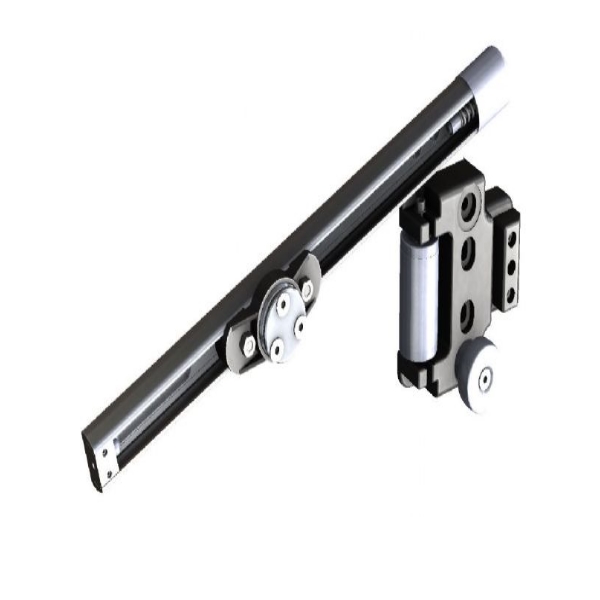

Slide & Tilt是運用了輕巧的鋁合金和高強度的PA66打造而成, 整套抽屜系統能夠使抽屜在抽出后向外傾斜。系統前端的托架配有斜面和崁槽, 讓抽屜在閉合時, 把手鎖系統的鋼桿能滑順收合并卡進凹槽, 牢牢固定住抽屜。

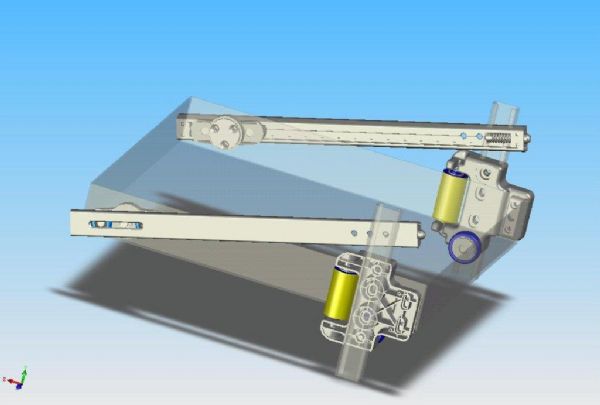

抽屜尾端與滑塊及固定片結合, 兩者結合后在鋁合金軌道內滑移, 軌道外側配有堅固的沖擊緩沖機件。鋁合金軌道能被任意調整到設計者需求的理想角度。

規格細節

安裝間隙: 45mm
高度: 150mm
閉合長度: 400-2000mm
延展長度: 190-1790mm
最大載重: 90 kg/pair
滑軌節數: 2
延展程度: Partial
材質: Aluminium & GRP
抗震動性: 9

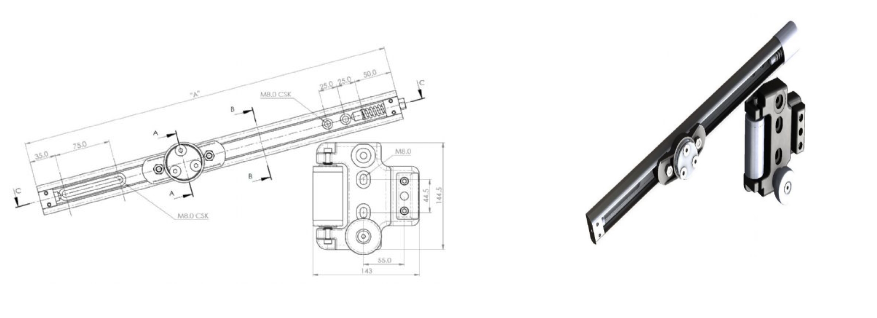

規格圖

適合應用于:

  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 家具 – 建筑 & 滑動組件
  • 工業收納 – 博物館 & 工廠
  • 汽車廠 – 機臺
  • 露營車 – 收納 & 滑動抽屜
  • 特種車輛 – 商用車 & 救護車


Slide & Tilt是運用了輕巧的鋁合金和高強度的PA66打造而成, 整套抽屜系統能夠使抽屜在抽出后向外傾斜。系統前端的托架配有斜面和崁槽, 讓抽屜在閉合時, 把手鎖系統的鋼桿能滑順收合并卡進凹槽, 牢牢固定住抽屜。

抽屜尾端與滑塊及固定片結合, 兩者結合后在鋁合金軌道內滑移, 軌道外側配有堅固的沖擊緩沖機件。鋁合金軌道能被任意調整到設計者需求的理想角度。

本系統設計賦予抽屜彈性化和模組化。前端托架和固定片為標準零件, 設計只可以根據柜體深度指定軌道長度。

本套系統被設計來承受90kg載重, 考量到健康與安全規章, 我們建議將操作重量維持在35kg。

所有長度皆有建立庫存計畫并可以在48小時內出貨。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4070.SYST.0400400mm190mm90kg
4070.SYST.0450450mm240mm90kg
4070.SYST.0500500mm290mm90kg
4070.SYST.0550550mm340mm90kg
4070.SYST.0600600mm390mm90kg
4070.SYST.0650650mm440mm90kg
4070.SYST.0700700mm490mm75kg
4070.SYST.0750750mm540mm75kg
4070.SYST.0800800mm590mm75kg
4070.SYST.0850850mm640mm75kg
4070.SYST.0900900mm690mm75kg
4070.SYST.0950950mm740mm75kg
4070.SYST.10001000mm790mm60kg
4070.SYST.10501050mm840mm60kg
4070.SYST.11001100mm890mm60kg
4070.SYST.12001200mm990mm60kg
4070.SYST.13001300mm1090mm60kg
4070.SYST.14001400mm1190mm60kg
4070.SYST.15001500mm1290mm35kg
4070.SYST.16001600mm1390mm35kg
4070.SYST.17001700mm1490mm35kg
4070.SYST.18001800mm1590mm25kg
4070.SYST.19001900mm1690mm25kg
4070.SYST.20002000mm1790mm25kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

2D型錄 -

Slide & Tilt技術參考:

4070.1000 - 400mm - 3D STEP File
4070.1000.0400

4070.1000 - 450mm - 3D STEP File
4070.1000.0450

4070.1000 - 500mm - 3D STEP File
4070.1000.0500

4070.1000 - 550mm - 3D STEP File
4070.1000.0550

4070.1000 - 600mm - 3D STEP File
4070.1000.0600

4070.1000 - 650mm - 3D STEP File
4070.1000.0650

4070.1000 - 700mm - 3D STEP File
4070.1000.0700

4070.1000 - 750mm - 3D STEP File
4070.1000.0750

4070.1000 - 800mm - 3D STEP File
4070.1000.0800

4070.1000 - 850mm - 3D STEP File
4070.1000.0850

4070.1000 -900mm - 3D STEP File
4070.1000.0900

4070.1000 - 950mm - 3D STEP File
4070.1000.0950

4070.1000 - 1000mm - 3D STEP File
4070.1000.1000

4070.1000 - 1050mm - 3D STEP File
4070.1000.1050

4070.1000 - 1100mm - 3D STEP File
4070.1000.1100

4070.1000 - 1150mm - 3D STEP File
4070.1000.1150

4070.1000 - 1200mm - 3D STEP File
4070.1000.1200

4070.1000 - 1300mm - 3D STEP File
4070.1000.1300

4070.1000 - 1400mm - 3D STEP File
4070.1000.1400

4070.1000 - 1500mm - 3D STEP File
4070.1000.1500

4070.1000 - 1600mm - 3D STEP File
4070.1000.1600

4070.1000 - 1700mm - 3D STEP File
4070.1000.1700

4070.1000 - 1800mm - 3D STEP File
4070.1000.1800

4070.1000 - 1900mm - 3D STEP File
4070.1000.1900

4070.1000 - 2000mm - 3D STEP File
4070.1000.2000

DWG Files - 4070.1000 Slide & Tilt - DWG FILE -
4070.1000-DWG

工業收納

貨架抽屜和客制化收納系統

博物館收納

當針對設計存放大型不規則型狀的工件或展示品的收納設備時，吉士孚廣泛的產品范圍將供應您無法取代的優勢。我們在某些不尋常的大型儲物應用和對環境較為敏感的收納設備具豐富經驗，歡迎您與我們聯系并取用我們龐大的產品范圍。

正確的選擇滑軌規格可以確保最大限度的利用收納和展示空間，并能安全有效的在需要時輕易取出。

工作空間收納

吉士孚供應了廣泛且標準化的產品，備有庫存且大部分適合應用于工作臺、工具收納、組裝和操作站。這些產品可以不受最小訂購量或金額限制購買。

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠?yàn)椴煌脑O(shè)計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。


餐飲設備

不論你想從車體滑出戶外廚房或烤肉架, 甚至迷你冰箱，我們都能夠提供你合適的選擇。

移動家具

從滑動座椅, 滑出式床鋪到抽出式餐桌, 大多時候露營愛好者對于自己的露營車充滿了創意。吉士孚致力于供應重型滑軌幫助你實現寶貴的設計, 在無需支撐架的情況下將器具/設備滑進滑出, 東西不落地。

空間延展

我們供應極端載重滑軌支持工程師打造露營車體空間延展功能。

汽車制造廠

用于產線零件補給載具和零件搬運系統的伸縮滑軌及線性軌道。

自動化產線

運用在需要承受密集反復滑動的自動化產線, 滑軌必須具備應對局部磨耗的抗性, 和在高加速度操作下的產品耐用度。

人工產線

組裝線旁的零件配送和搬運工作臺。

我們廣泛的產品給予工程師良好的優勢在空間有限的產線旁邊設計出搬運不規則形零件和半成品的收納系統。

正確的選擇滑軌規格可以最大化空間運用和生產效率, 同時適應在時間敏感的組裝環境中有效的為效率加分。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

消防

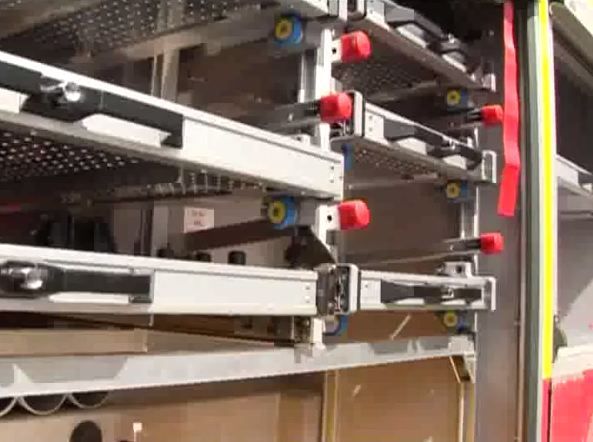

消防車輛上的器具, 設備, 零件收納系統。

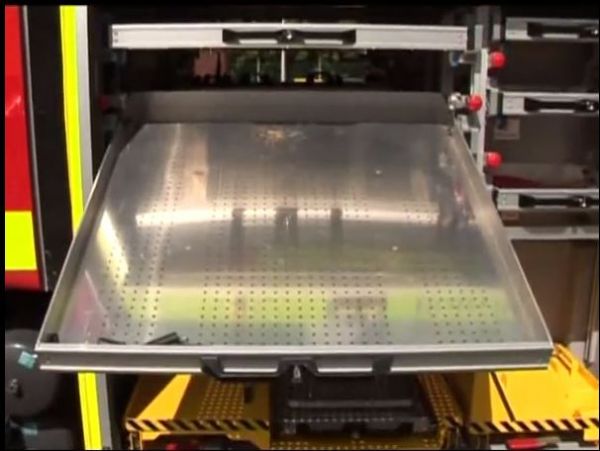

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
