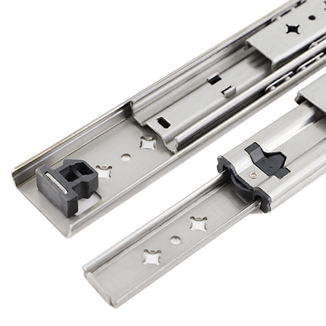

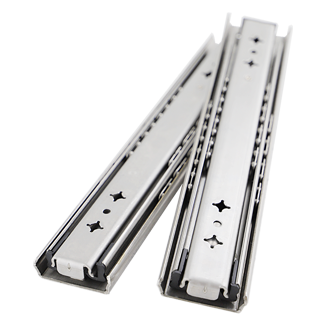

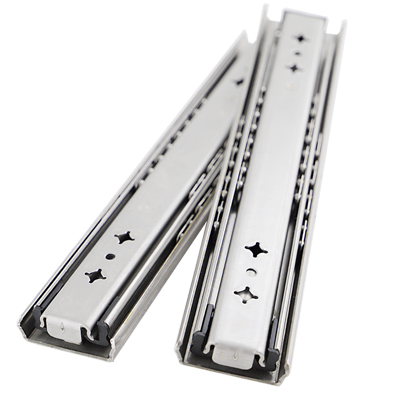

5117.SHJY.1053.SUS304(伸縮滑軌) (50-130kg/pair)

5117.SHJY.1053.SUS304(伸縮滑軌) (50-130kg) 100% 全行程延展 不銹鋼304

    5117.SHJY53   系列隨著我們制造工藝的精進已研發出了不銹鋼版本。同時我們也能夠彈性化的將同規格導軌置換成碳鋼、鋁合金材質以因應未來設計需求。

    本系列導軌皆由SUS304制成, 具備高標準的抗腐蝕能力來套用在極端環境(包括海上), SUS304給予導軌卓越的韌性, 以確保導軌在極低溫環境也能展現良好剛性。高低溫用油可因應需求做調整，導軌表面為電解拋光處理。


規格細節

安裝間隙: 19mm
高度: 53mm
閉合長度: 250-1200mm
延展長度: 250-1200mm
最大載重: 50-130kg/pair
滑軌節數: 3
延展程度: Total
材質: SUS304
抗震動性: 10

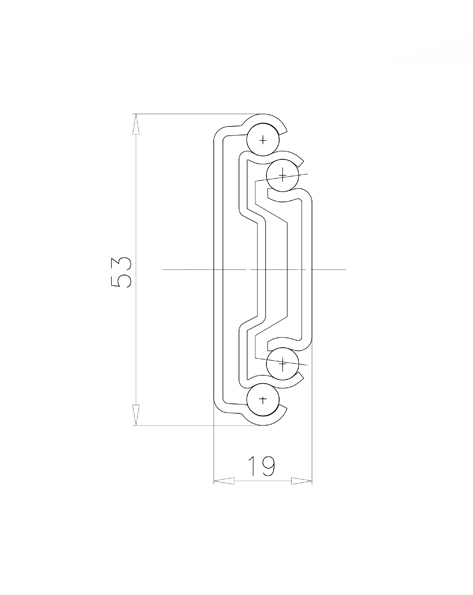

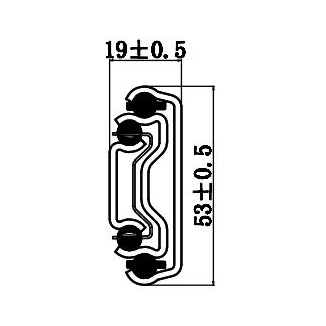

規格圖

適合應用于:

  • 高荷重滑門 - 適用于全數領域
  • 機械制造 - 精準置物系統、運輸設備
  • 安全護欄 - 滑動閘門或可延展的圍欄系統。
  • 機器人技術 – 自動化應用
  • 特殊車輛 - 商用車和救援車、電池收納、滑動天窗、滑門系統、滑動工具墻

未標題-6jpg  未標題-2

5117.JY53系列隨著我們制造工藝的精進已研發出了不銹鋼版本。同時我們也能夠彈性化的將同規格導軌置換成碳鋼、鋁合金材質以因應未來設計需求。

本系列導軌皆由SUS304制成, 具備高標準的抗腐蝕能力來套用在極端環境(包括海上), SUS304給予導軌卓越的韌性, 以確保導軌在極低溫環境也能展現良好剛性。高低溫用油可因應需求做調整，導軌表面為電解拋光處理。

業界首創, Sliding Systems可以針對本系列為客戶提供先進的FEA分析報告。這能幫助設計工程師精準計算尖峰負載, 變形量, 操作力道…等等。



產品編號閉合長度延展長度最大承載
5117.SHJY53304T.010250mm250mm95kg
5117.SHJY53304T.012300mm300mm100kg
5117.SHJY53304T.014350mm350mm110kg
5117.SHJY53304T.016400mm400mm110kg
5117.SHJY53304T.018450mm450mm110kg
5117.SHJY53304T.020500mm500mm105kg
5117.SHJY53304T.022550mm550mm100kg
5117.SHJY53304T.024600mm600mm95kg
5117.SHJY53304T.026650mm650mm90kg
5117.SHJY53304T.028700mm700mm85kg
5117.SHJY53304T.030750mm750mm80kg
5117.SHJY53304T.032800mm800mm75kg
5117.SHJY53304T.034850mm850mm70kg
5117.SHJY53304T.036900mm900mm65kg
5117.SHJY53304T.038950mm950mm60kg
5117.SHJY53304T.0401000mm1000mm55kg
5117.SHJY53304T.0421050mm1050mm50kg
5117.SHJY53304T.0441100mm1100mm45kg
5117.SHJY53304T.0461150mm1150mm40kg
5117.SHJY53304T.0481200mm1200mm35kg
5117.SHJY53304T.0501250mm1250mm30kg



下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

5117.SHJY53304T.012 length 300mm- 3D STEP FILE -
5117.SHJY53304T.012

5117.SHJY53304T.014 length 350mm- 3D STEP FILE -
5117.SHJY53304T.014

5117.SHJY53304T.016 length 400mm- 3D STEP FILE -
5117.SHJY53304T.016

5117.SHJY53304T.018 length 450mm- 3D STEP FILE -
5117.SHJY53304T.018

5117.SHJY53304T.020 length 500mm- 3D STEP FILE -
5117.SHJY53304T.020

5117.SHJY53304T.022 length 550mm- 3D STEP FILE -
5117.SHJY53304T.022

5117.SHJY53304T.024 length 600mm- 3D STEP FILE -
5117.SHJY53304T.024

5117.SHJY53304T.026 length 650mm- 3D STEP FILE -
5117.SHJY53304T.026

5117.SHJY53304T.028 length 700mm- 3D STEP FILE -
5117.SHJY53304T.028

5117.SHJY53304T.030 length 750mm- 3D STEP FILE -
5117.SHJY53304T.030

5117.SHJY53304T.032 length 800mm- 3D STEP FILE -
5117.SHJY53304T.032

5117.SHJY53304T.034 length 850mm- 3D STEP FILE -
5117.SHJY53304T.034

5117.SHJY53304T.036 length 900mm- 3D STEP FILE -
5117.SHJY53304T.036

5117.SHJY53304T.038 length 950mm- 3D STEP FILE -
5117.SHJY53304T.038

5117.SHJY53304T.040 length 1000mm- 3D STEP FILE -
5117.SHJY53304T.040

5117.SHJY53304T.042 length 1050mm- 3D STEP FILE -
5117.SHJY53304T.042

5117.SHJY53304T.044 length 1100mm- 3D STEP FILE -
5117.SHJY53304T.044

5117.SHJY53304T.046 length 1150mm- 3D STEP FILE -
5117.SHJY53304T.046

5117.SHJY53304T.048 length 1200mm- 3D STEP FILE -
5117.SHJY53304T.048

5117.SHJY53304T.050 length 1250mm- 3D STEP FILE -
5117.SHJY53304T.050

機器人技術

可應于于機器人和自動化領域

如需了解我們?nèi)绾文軒椭鷳?yīng)用LGV導軌在機器人技術和自動化領域，請聯系我們 [email protected]

適合應用于需要高荷重滑門的環境

如需了解我們?nèi)绾文軒椭鷳?yīng)用LGV導軌在高荷重滑門，請聯系我們 [email protected]

安全護欄

Saibo緊湊型線性滑軌適合應用于安全護欄系統，像是滑動閘門或可延展的圍欄系統。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo滑軌在護欄系統，請聯系我們 [email protected]

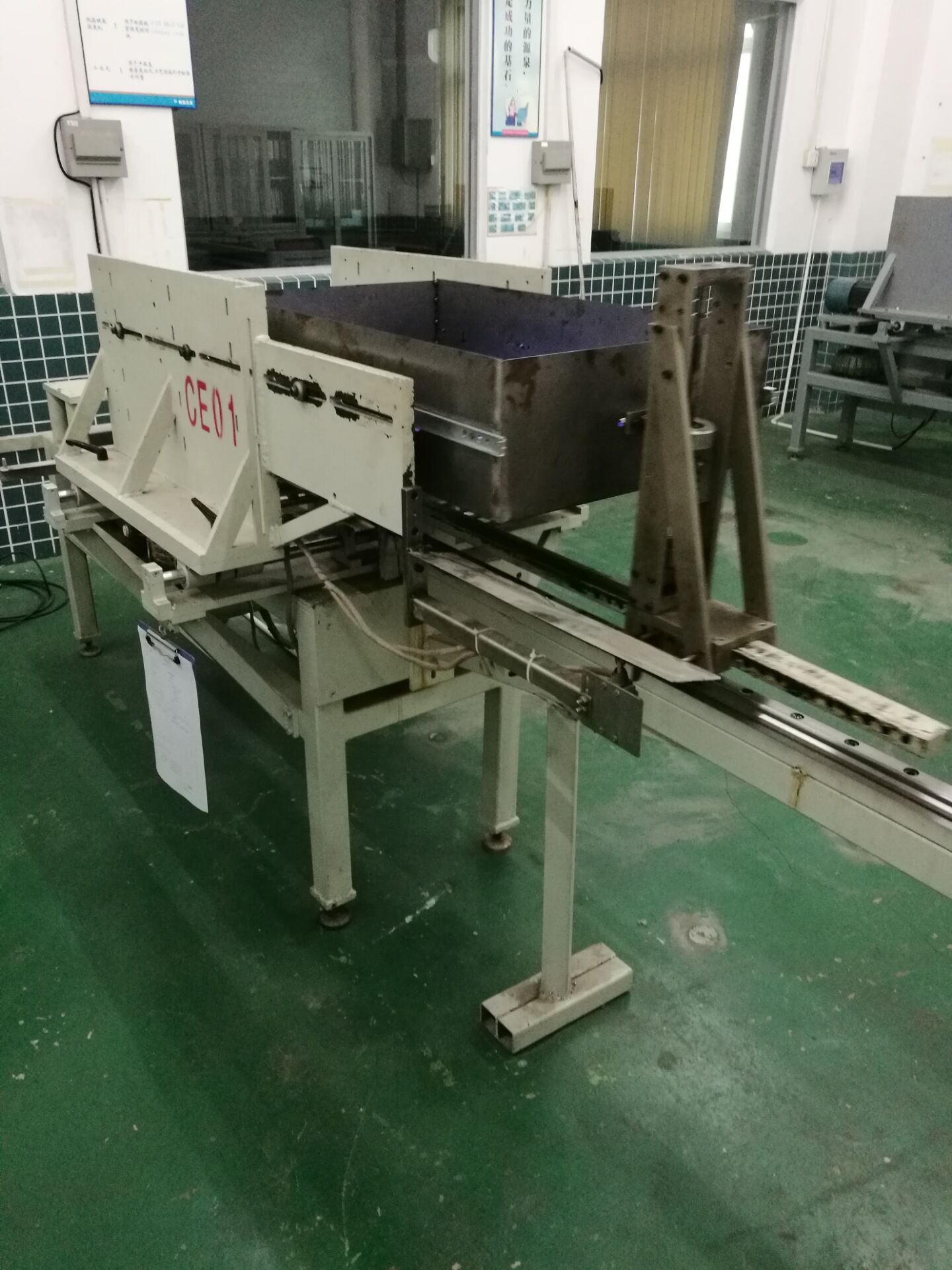

機械制造

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

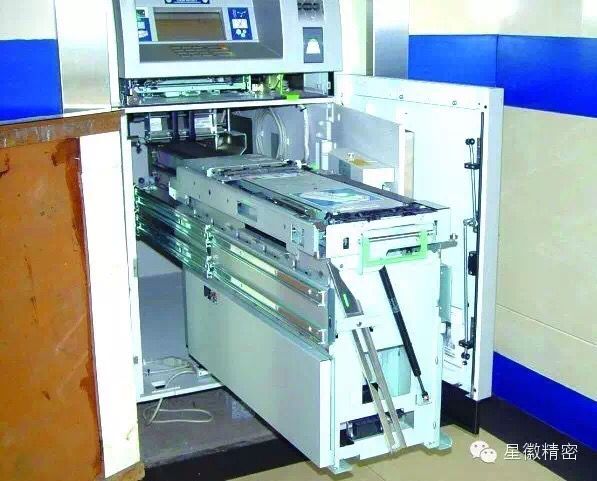

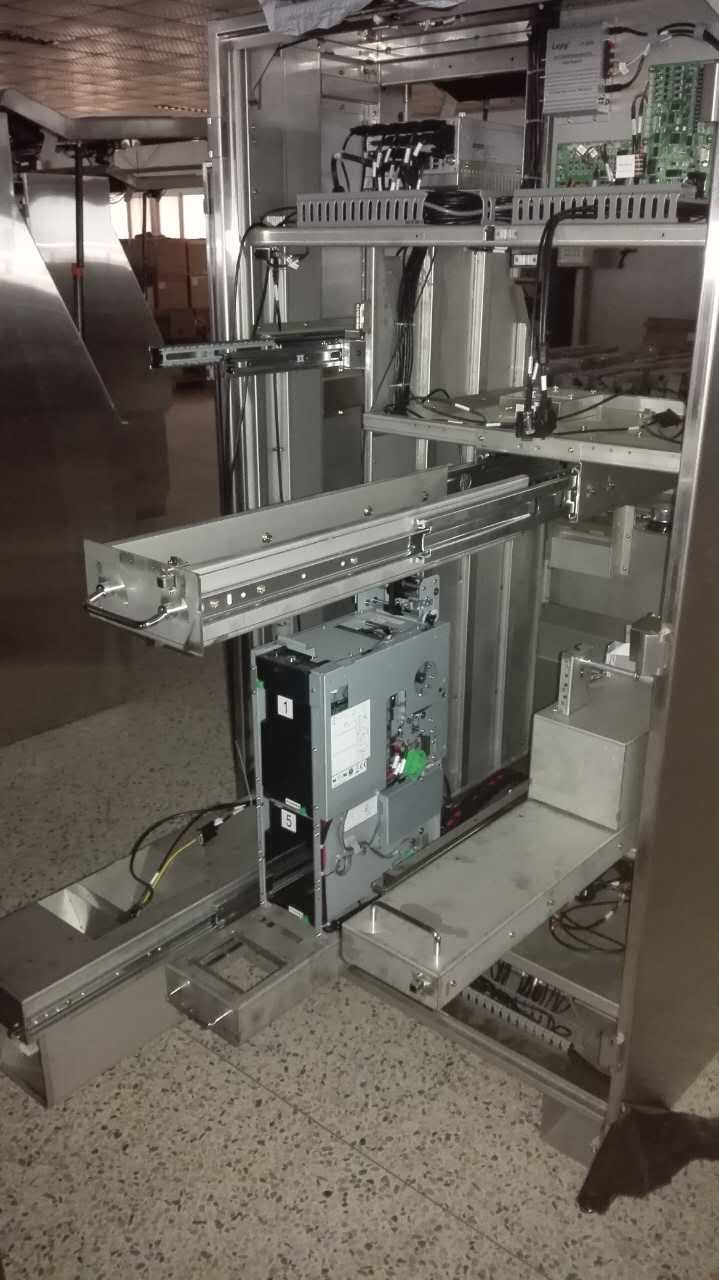

普遍應用

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。
