4080.TFS43 全行程延展

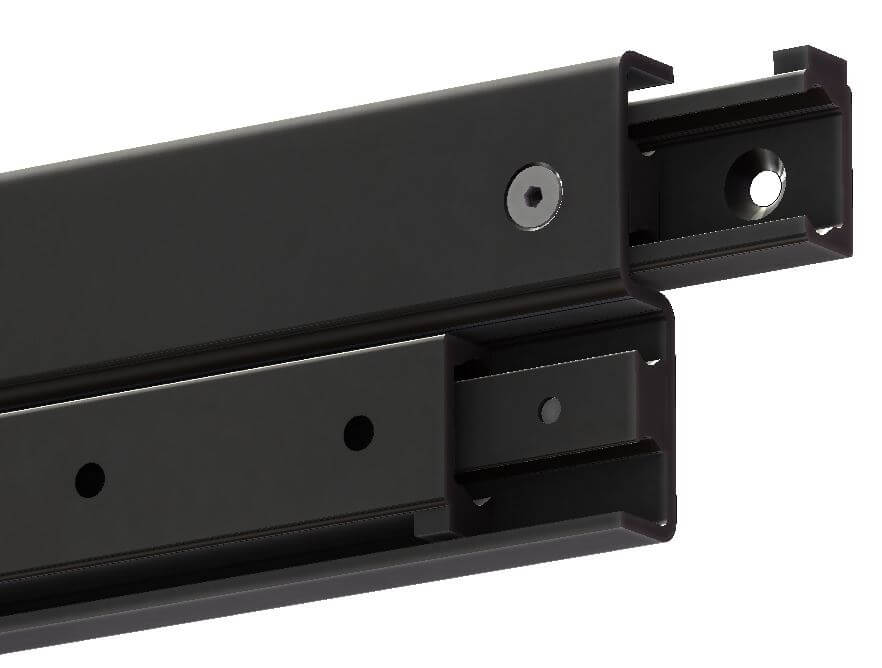

4080.TFS43 全行程延展 (2061-4908N 徑向負載/支) 硬化滑軌

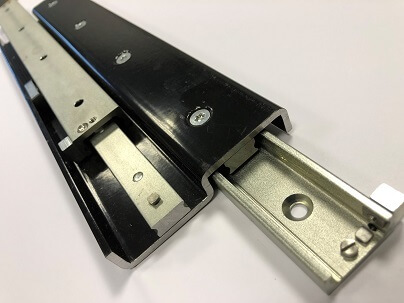

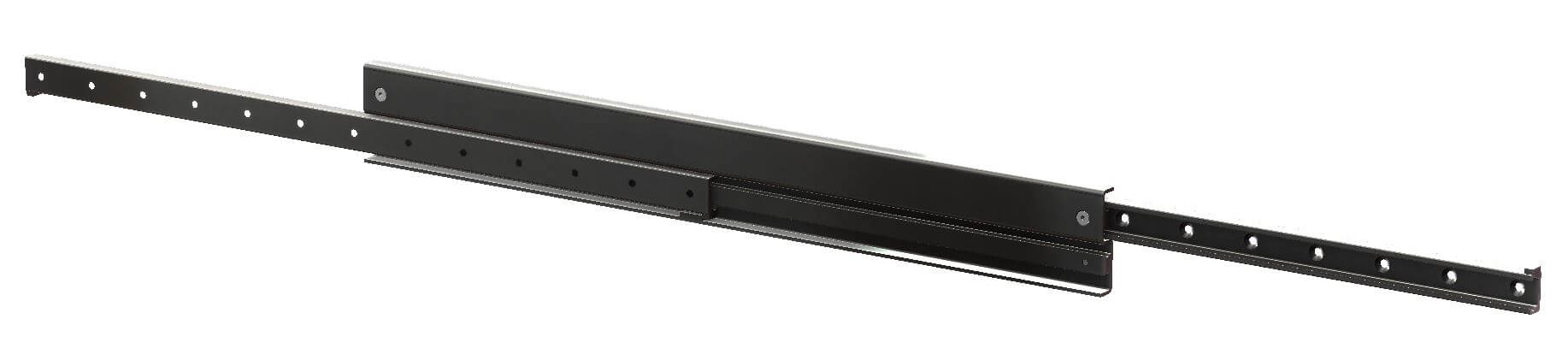

Saibo TFS系列 (全行程"S型"伸縮滑軌) 是由兩支TPE滑軌以及S型中間結構組裝而成的滑軌，具備出色的剛性和載重能力。藉由使用S型中央鋼板結構，滑軌規格較薄，但同時維持展開後的最小化變形量。

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

規格細節

安裝間隙: 28mm
高度: 120mm
閉合長度: 530-1970mm
延展長度: 556-2026mm
最大載重: 2061-4908N per slide
滑軌節數: 3
延展程度: 全
材質: Hardened Steel
抗震動性: 10

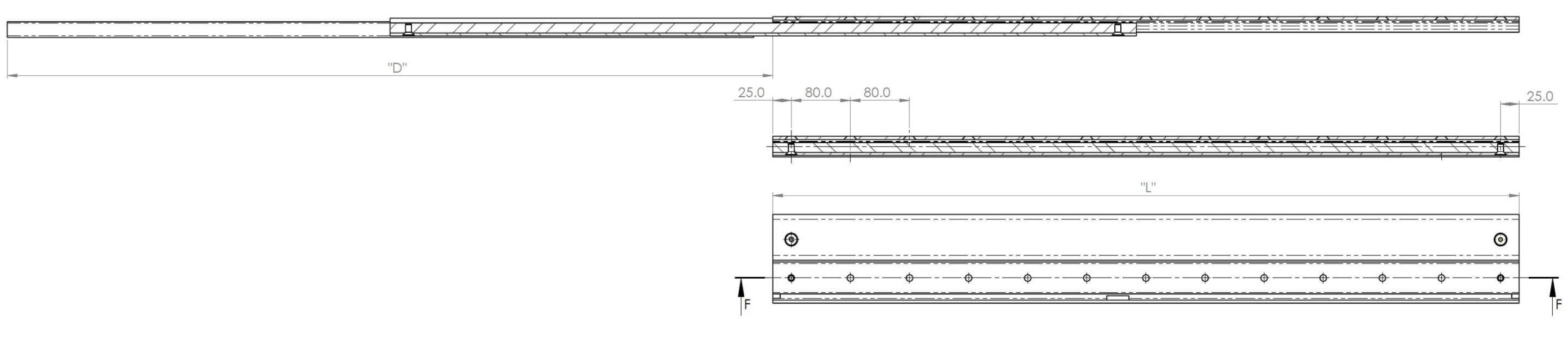

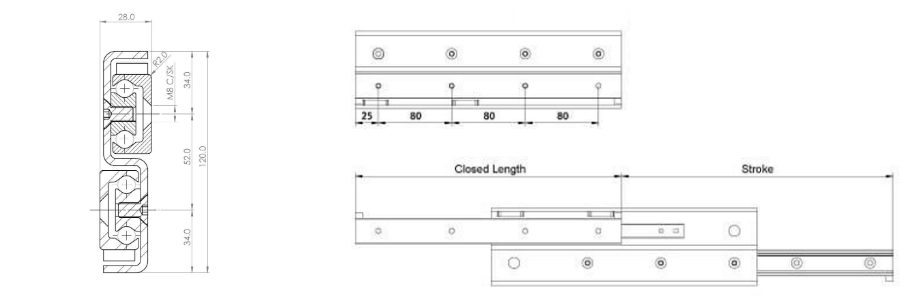

規格圖

適合應用于:

  • 機械制造 - 專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備
  • 座椅系統 – 電動殘障坡道、座椅延伸裝置
  • 物流 – 貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備
  • 交通運輸 – 車門系統、電池收納、滑動天窗

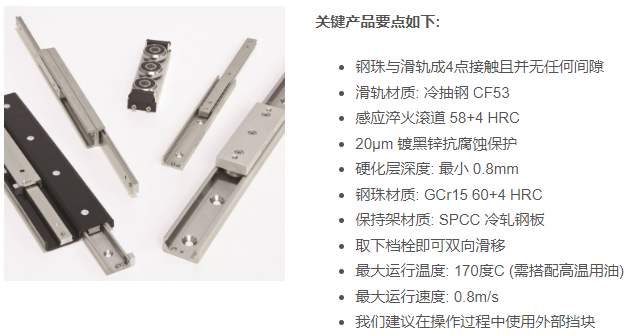

Saibo伸縮滑軌專為需求穩健性和精度的工業應用而設計。滑軌緊湊的設計采用了鋼珠4點接觸的結構，使得滑軌運行非常平穩順暢且鋼珠與滑軌之間零間隙。這是透過特殊的V型軌道設計以利最小化軸承摩擦與耗損。

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

其耐用性及出色的耐磨性使得Saibo伸縮滑軌成為火車門、電池箱、自動倉庫穿梭車以及精密取放物設備應用的理想選擇。我們目前擁有28和43mm的規格。 Saibo伸縮滑軌和線性導軌的設計是不影響品質和性能的前提下，更具成本競爭力取代現有歐洲品牌的最佳選擇。

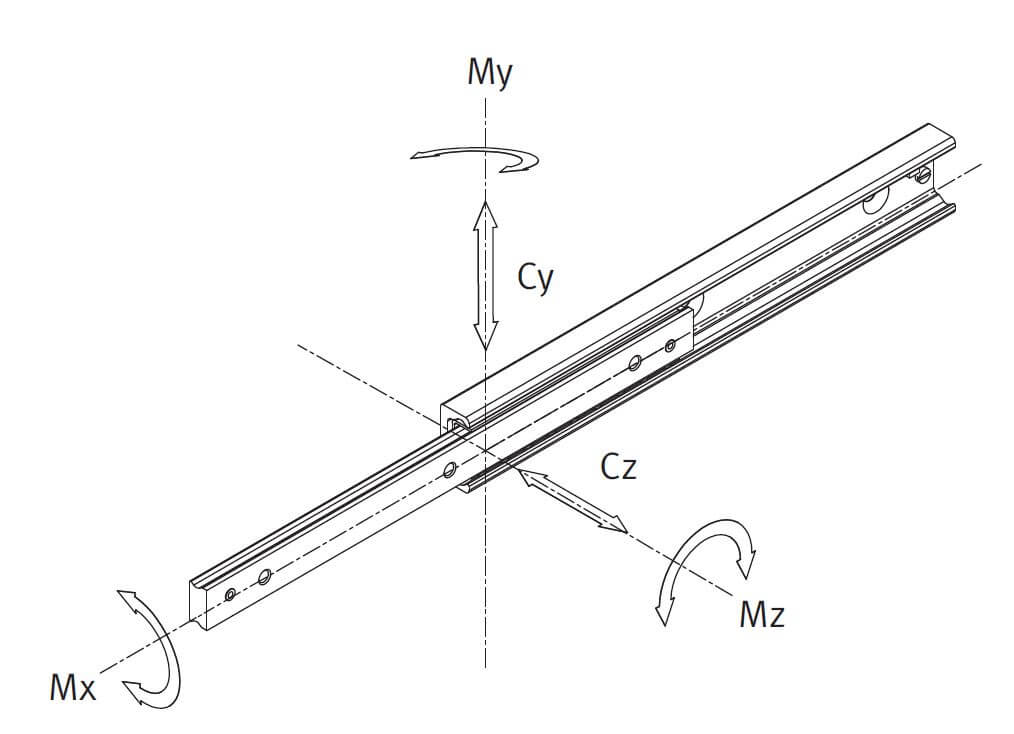

Saibo伸縮滑軌的負載能力是以單根滑軌的徑向軸額定載重訂定，單位為牛頓。數據乘以兩倍即是一對滑軌的載重能力。請允許4周的交期，滑軌是以單支計價和出售。請聯系我們以取得批量折扣價。

CAD - (530.step file)

產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (N)

4080.TFS43.530530mm556mm2061N
4080.TFS43.610610mm626mm2603N
4080.TFS43.690690mm726mm2775N
4080.TFS43.770770mm796mm3319N
4080.TFS43.850850mm866mm3873N
4080.TFS43.930930mm966mm4036N
4080.TFS43.10101010mm1036mm4590N
4080.TFS43.10901090mm1106mm4908N
4080.TFS43.11701170mm1206mm4610N
4080.TFS43.12501250mm1276mm4398N
4080.TFS43.13301330mm1376mm4027N
4080.TFS43.14101410mm1446mm3864N
4080.TFS43.14901490mm1516mm3713N
4080.TFS43.15701570mm1586mm3445N
4080.TFS43.16501650mm1686mm3325N
4080.TFS43.17301730mm1756mm3213N
4080.TFS43.18101810mm1856mm3011N
4080.TFS43.18901890mm1926mm2919N
4080.TFS43.19701970mm2026mm2750N

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

滑動系統

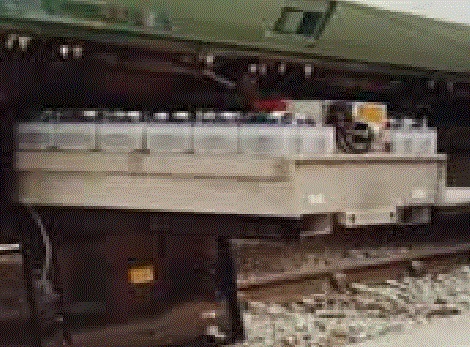

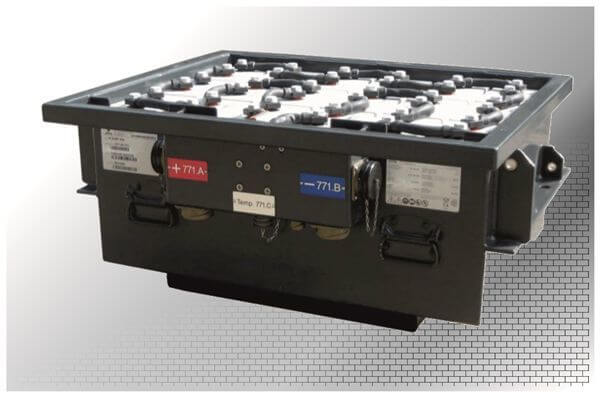

Saibo硬化伸縮滑軌適合應用于交通運輸領域，我們已經正在供應的應用包括車門系統、電池收納、天窗系統。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 [email protected]

滑動系統

Saibo硬化伸縮滑軌適合應用于所有產業的座椅系統，包括電動殘障坡道、座椅延伸裝置...等等。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 [email protected]

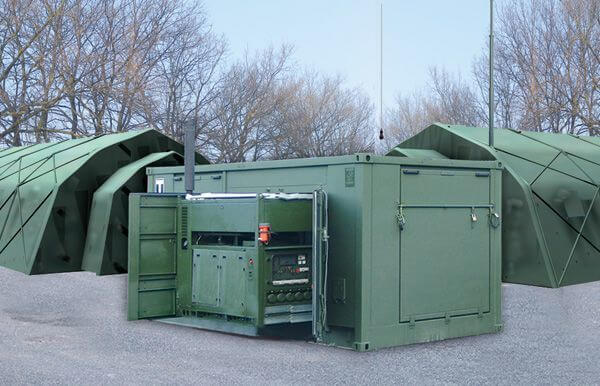

物流

Saibo硬化伸縮滑軌是物流系統的理想選擇，可應用于貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo硬化伸縮滑軌在物流領域，請聯系我們 [email protected]

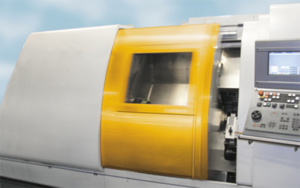

機械制造

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

普遍應用

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。
