4080.TDB28 全行程延展

4080.TDB28 全行程延展 (236-1108N 徑向負載/支) 硬化滑軌

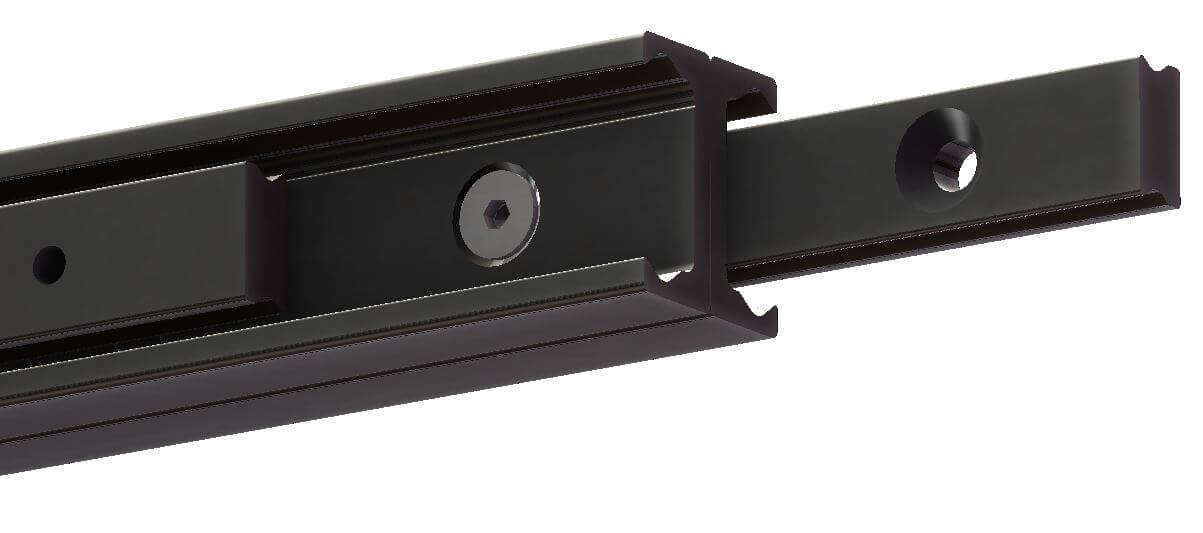

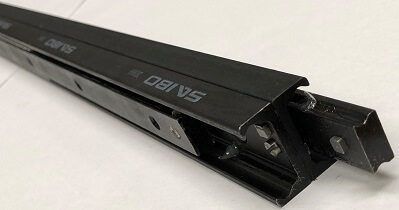

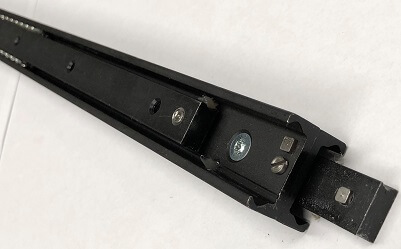

Saibo TDB系列 (全行程伸縮滑軌) 是由兩支TPE滑軌背對背結合而成的雙T型結構，使得此滑軌的行程等于閉合長度。
基于其組裝結構，此系列具有很高的負載能力及出色的剛性。同時也具備自由雙向滑移的能力。

此系列滑軌的標準安裝孔位是其中一側為螺紋安裝孔，另一側則為錐形安裝孔。
其他安裝孔選項也能提供。另請詳見下方"各尺寸負載"標簽或與我們的工程師討論您的需求。

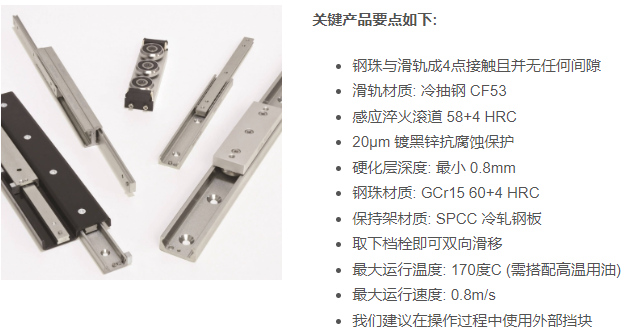

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

規格細節

安裝間隙: 26mm
高度: 28mm
閉合長度: 130-1170mm
延展長度: 148-1202mm
最大載重: 236-1108N per slide
滑軌節數: 3
延展程度: Total
材質: Hardened Steel
抗震動性: 10

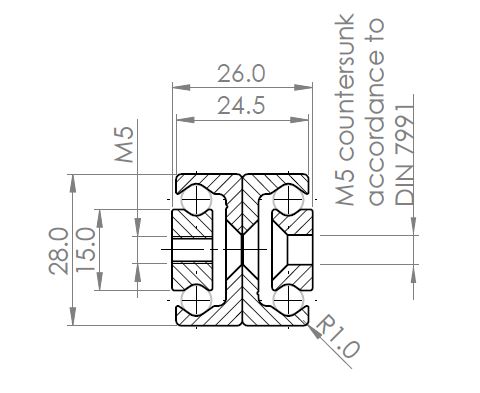

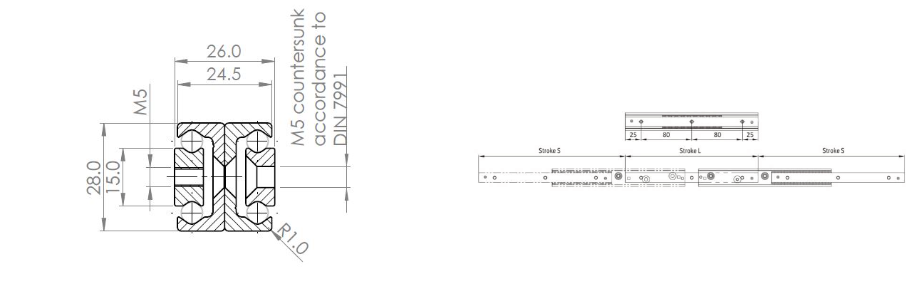

規格圖

適合應用于:

  • 機械制造 - 專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備
  • 座椅系統 – 電動殘障坡道、座椅延伸裝置
  • 物流 – 貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備
  • 交通運輸 – 車門系統、電池收納、滑動天窗


Saibo伸縮滑軌專為需求穩健性和精度的工業應用而設計?；壘o湊的設計采用了鋼珠4點接觸的結構，使得滑軌運行非常平穩順暢且鋼珠與滑軌之間零間隙。這是透過特殊的V型軌道設計以利最小化軸承摩擦與耗損。

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

其耐用性及出色的耐磨性使得Saibo伸縮滑軌成為火車門、電池箱、自動倉庫穿梭車以及精密取放物設備應用的理想選擇。我們目前擁有28, 35和43mm的規格。 Saibo伸縮滑軌和線性導軌的設計是不影響品質和性能的前提下，更具成本競爭力取代現有歐洲品牌的最佳選擇。

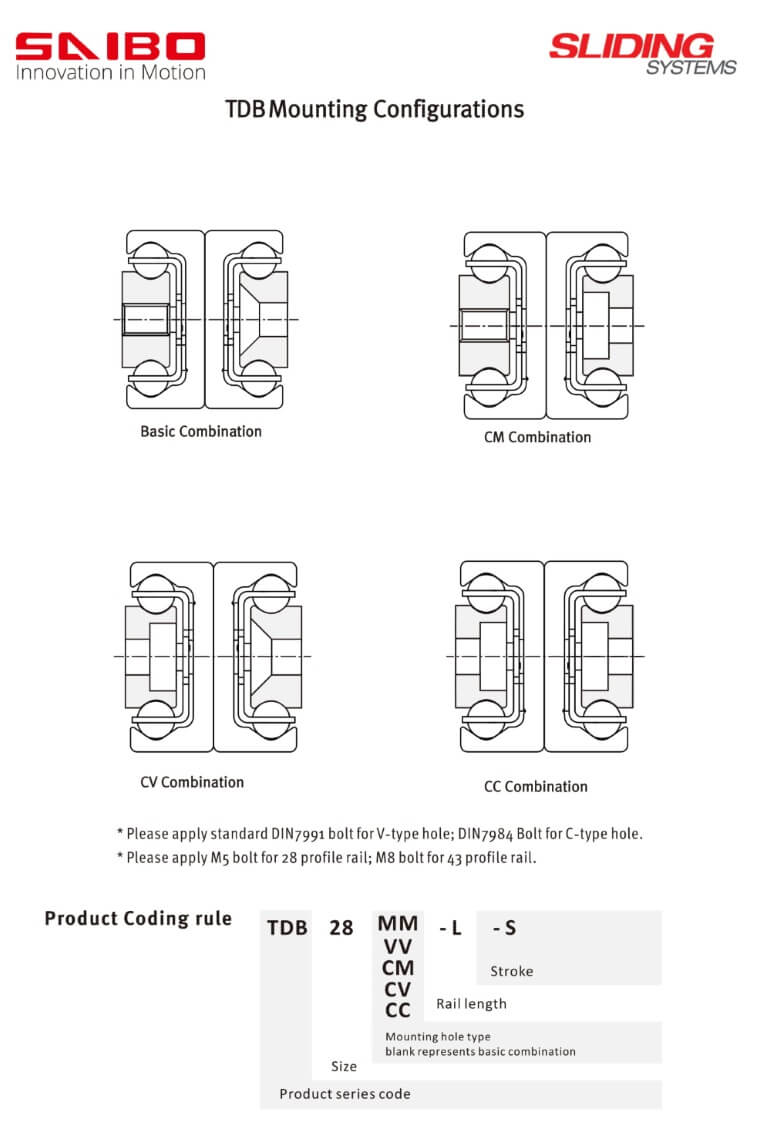

請注意，我們的TDB系列滑軌的安裝孔是其中一側為螺紋孔，另一側為錐形孔。這能確?；壞鼙挥行У陌惭b在柜體和抽屜上。若您需求滑軌兩側都是錐形孔或螺紋孔，請?zhí)岢鲆螅私允菬o加價的服務。

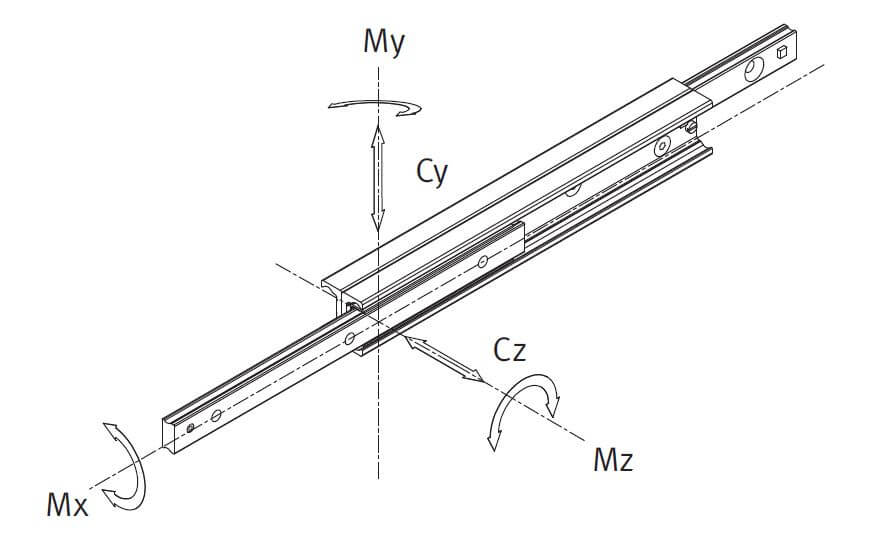

Saibo伸縮滑軌的負載能力是以單根滑軌的徑向軸額定載重訂定，單位為牛頓。數據乘以兩倍即是一對滑軌的載重能力。請允許4周的交期，滑軌是以單支計價和出售。請聯系我們以取得批量折扣價。

CAD - (450.step file)

產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (N)

4080.TDB28.130130mm148mm236N
4080.TDB28.210210mm232mm433N
4080.TDB28.290290mm296mm768N
4080.TDB28.370370mm380mm969N
4080.TDB28.450450mm464mm1170N
4080.TDB28.530530mm548mm1108N
4080.TDB28.610610mm633mm956N
4080.TDB28.690690mm717mm845N
4080.TDB28.770770mm801mm754N
4080.TDB28.850850mm866mm712N
4080.TDB28.930930mm950mm647N
4080.TDB28.10101010mm1034mm593N
4080.TDB28.10901090mm1118mm548N
4080.TDB28.11701170mm1202mm509N

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

滑動系統

Saibo硬化伸縮滑軌適合應用于交通運輸領域，我們已經正在供應的應用包括車門系統、電池收納、天窗系統。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 [email protected]

滑動系統

Saibo硬化伸縮滑軌適合應用于所有產業的座椅系統，包括電動殘障坡道、座椅延伸裝置...等等。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 [email protected]

物流

Saibo硬化伸縮滑軌是物流系統的理想選擇，可應用于貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo硬化伸縮滑軌在物流領域，請聯系我們 [email protected]

機械制造

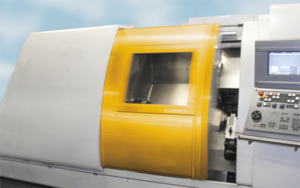

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

普遍應用

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。
