4080.TPE35 單行程延展

4080.TPE35 單行程延展 (1066-13261N 徑向負載/支) 硬化滑軌

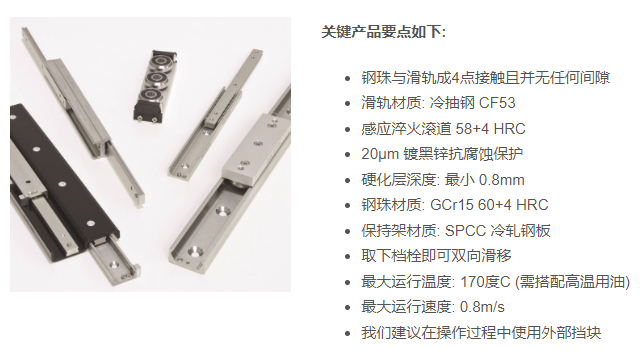

Saibo TPE系列 (單行程伸縮滑軌) 的內外部鋼材皆是由高品質的德國冷抽鋼材制成，并經過感應淬火處理以提高滑軌硬度，具備出色的抗扭剛度和耐磨性。鋼珠和保持架皆由高精度的硬化鋼材制成，以進一步提高耐磨性并降低運行噪音。

TPE系列行程約為滑軌閉合長度的一半?？梢酝高^縮短保持架來增加行程，但會伴隨著滑軌負載能力的降低。

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

規格細節

安裝間隙: 17mm
高度: 35mm
閉合長度: 210-1490mm
延展長度: 127-759mm
最大載重: 1066-13261N per slide
滑軌節數: 2
延展程度: Partial
材質: Hardened Steel
抗震動性: 10

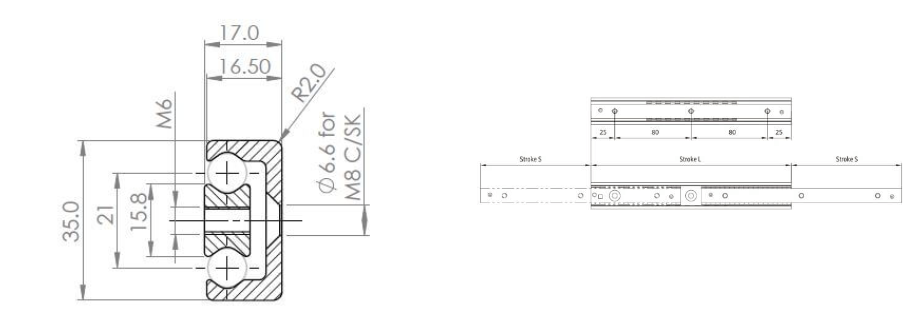

規格圖

適合應用于:

  • 機械制造 - 專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備
  • 座椅系統 – 電動殘障坡道、座椅延伸裝置
  • 物流 – 貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備
  • 交通運輸 – 車門系統、電池收納、滑動天窗


Saibo伸縮滑軌專為需求穩健性和精度的工業應用而設計?；壘o湊的設計采用了鋼珠4點接觸的結構，使得滑軌運行非常平穩順暢且鋼珠與滑軌之間零間隙。這是透過特殊的V型軌道設計以利最小化軸承摩擦與耗損。

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

其耐用性及出色的耐磨性使得Saibo伸縮滑軌成為火車門、電池箱、自動倉庫穿梭車以及精密取放物設備應用的理想選擇。我們目前擁有28, 35和43mm的規格。 Saibo伸縮滑軌和線性導軌的設計是不影響品質和性能的前提下，更具成本競爭力取代現有歐洲品牌的最佳選擇。


Saibo伸縮滑軌的負載能力是以單根滑軌的徑向軸額定載重訂定，單位為牛頓。數據乘以兩倍即是一對滑軌的載重能力。請允許4周的交期，滑軌是以單支計價和出售。請聯系我們以取得批量折扣價。


CAD - (450.step file)


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (N)

4080.TPE35.210210mm127mm1066N
4080.TPE35.290290mm159mm2061N
4080.TPE35.370370mm203mm2639N
4080.TPE35.450450mm247mm3217N
4080.TPE35.530530mm279mm4282N
4080.TPE35.610610mm323mm4859N
4080.TPE35.690690mm367mm5436N
4080.TPE35.770770mm399mm4564N
4080.TPE35.850850mm433mm7096N
4080.TPE35.930930mm487mm7670N
4080.TPE35.10101010mm519mm8766N
4080.TPE35.10901090mm563mm9338N
4080.TPE35.11701170mm607mm9910N
4080.TPE35.12501250mm639mm11013N
4080.TPE35.13301330mm683mm11583N
4080.TPE35.14101410mm727mm12154N
4080.TPE35.14901490mm759mm13261N

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

滑動系統

Saibo硬化伸縮滑軌適合應用于交通運輸領域，我們已經正在供應的應用包括車門系統、電池收納、天窗系統。

如需得知我們如何使用Saibo滑軌結和座椅系統請與我們聯系 [email protected]

滑動系統

Saibo硬化伸縮滑軌適合應用于所有產業的座椅系統，包括電動殘障坡道、座椅延伸裝置...等等。

如需得知我們如何使用Saibo滑軌結和座椅系統請與我們聯系 [email protected]

物流

Saibo硬化伸縮滑軌是物流系統的理想選擇，可應用于貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備。

如需了解我們如何能幫助您應用Saibo硬化伸縮滑軌在物流領域，請聯系我們 [email protected]

機械制造

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

普遍應用

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。
