4010.5229 (135-220kg)

4013.5229 (伸縮導軌) - Radial 5229 (135-220kg) 鋁合金

Radial 5229是一款重型負載、全行程(或超行程)延展的伸縮導軌, 適合應用在重視重量要求的軍用車輛, 消防車輛項目。
本款導軌行程100~115%, 載重能力135-220kg/對, 導軌在600mm長可以延展625mm, 載重達到200kg。

Radial鋁合金導軌系列是采用獨特的交叉滾子軸承而研發而成, 特點是軸承完全緊實接觸各軌, 以消除珠軌凹陷和位移的風險。這款導軌非常的堅固, 也因?yàn)檫@獨特的設計, 其表現優于其他采用普通鋼珠的鋁制導軌。導軌尾端備有彈簧機件以吸收沖擊力。

規格細節

安裝間隙: 29mm
高度: 52mm
閉合長度: 300-1000mm
延展長度: 305-1145mm
最大載重: 135-220 kg/pair
滑軌節數: 3
延展程度: Total
材質: Anodised aluminium 6005a
抗震動性: 6

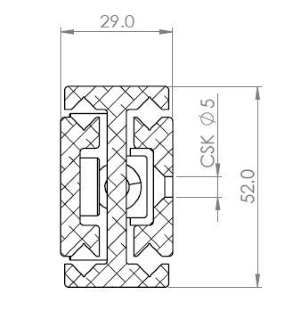

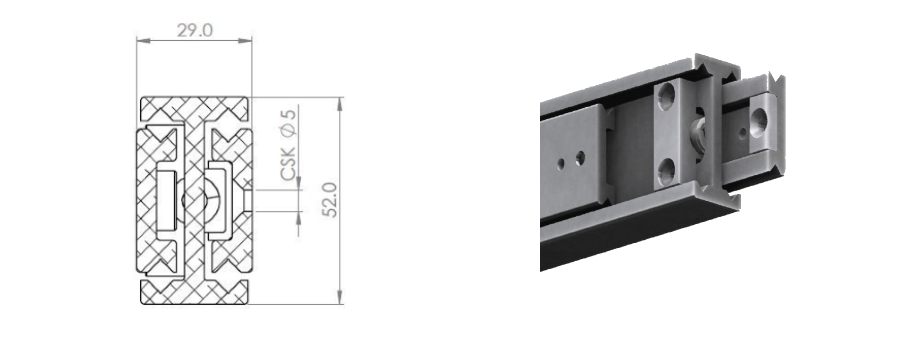

規格圖

適合應用于:

  • 航天 – 飛機座椅
  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 家具 – 建筑 & 滑動組件
  • 汽車廠 – 機臺
  • 特種車輛 – 商用車 & 救護車
  • 火車 – 蓄電池箱 – 車門 – 座椅


Radial 5229是一款重型負載、全行程(或超行程)延展的伸縮導軌, 適合應用在重視重量要求的軍用車輛, 消防車輛項目。
本款導軌行程100~115%, 載重能力135-220kg/對, 導軌在600mm長可以延展625mm, 載重達到200kg。

Radial鋁合金導軌系列是采用獨特的交叉滾子軸承而研發而成, 特點是軸承完全緊實接觸各軌, 以消除珠軌凹陷和位移的風險。這款導軌非常的堅固, 也因?yàn)檫@獨特的設計, 其表現優于其他采用普通鋼珠的鋁制導軌。導軌尾端備有彈簧機件以吸收沖擊力。

交叉滾子軸承最適用于會產生偏載的應用, 像是航太座椅。
當導軌內特定一點受力過大會產生珠軌內的永久性凹陷, 并導致重大功能失效。然而, 因?yàn)榻徊鏉L柱的堅固設計, 珠軌內沒有單點接觸和多余間隙, 造就滑軌擁有最小化變形量和長久功能正常。

更大規格的Radial導軌可以承受可觀的重量, 支撐消防車用幫浦收納至4000N。導軌也提供130%超延展選項。本導軌優勢為幫助車輛大幅減輕重量, 同時也是單價較高的不銹鋼導軌的替代方案。此導軌可以完美搭配我們的抽屜把手鎖系統。

Radial 5229是采用6005a級鋁合金制成, 珠軌經過精密加工。表面處理是鋁本色陽極處理, 也可依需求加工。軸承為鍍鉻硬化鋼。

本導軌為庫存品可快速發貨, 大量采購請容許6周生產時間。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4013.5229.0300300mm305mm175kg
4013.5229.0350350mm405mm177kg
4013.5229.0400400mm435mm180kg
4013.5229.0450450mm465mm185kg
4013.5229.0500500mm565mm190kg
4013.5229.0550550mm525mm195kg
4013.5229.0600600mm625mm200kg
4013.5229.0650650mm585mm220kg
4013.5229.0700700mm685mm200kg
4013.5229.0750750mm785mm185kg
4013.5229.0800800mm885mm175kg
4013.5229.0850850mm845mm165kg
4013.5229.0900900mm945mm155kg
4013.5229.0950950mm1045mm145kg
4013.5229.10001000mm1145mm135kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

2D型錄 -

4013.5229 - 300mm - 3D STEP File
4013.5229.0300

4013.5229 - 350mm - 3D STEP File
4013.5229.0350

4013.5229 - 400mm - 3D STEP File
4013.5229.0400

4013.5229 - 450mm - 3D STEP File
4013.5229.0450

4013.5229 - 500mm - 3D STEP File
4013.5229.0500

4013.5229 - 550mm - 3D STEP File
4013.5229.0550

4013.5229 - 600mm - 3D STEP File
4013.5229.0600

4013.5229 - 650mm - 3D STEP File
4013.5229.0650

4013.5229 - 700mm - 3D STEP File
4013.5229.0700

4013.5229 - 750mm - 3D STEP File
4013.5229.0750

4013.5229 - 800mm - 3D STEP File
4013.5229.0800

4013.5229 - 850mm - 3D STEP File
4013.5229.0850

4013.5229 - 900mm - 3D STEP File
4013.5229.0900

4013.5229 - 950mm - 3D STEP File
4013.5229.0950

4013.5229 - 1000mm - 3D STEP File
4013.5229.1000

DWG Files - 4013.5229 - 3D DWG FILE -
4013.5229-2D
